Panel sterowania nowoczesnej maszyny przemysłowej to symfonia wejść i wyjść. Do najbardziej krytycznych elementów należą skromne przyciski z lampkami kontrolnymi — podstawowy interfejs między operatorami a złożonymi maszynami. Każdy przycisk niesie ze sobą ogromną odpowiedzialność: uruchomienie przenośnika, zatrzymanie szybkoobrotowego wirnika lub zasygnalizowanie awaryjnego wyłączenia. Pojedynczy źle dobrany przycisk może prowadzić do dezorientacji operatora, uszkodzenia sprzętu, a nawet wypadków zagrażających życiu. W tętniącym życiem zakładzie produkcyjnym operator maszyny nacisnął kiedyś zielony przycisk z lampką kontrolną, spodziewając się uruchomienia urządzenia. Zamiast tego zainicjował sekwencję zatrzymania awaryjnego. Lampka kontrolna przycisku została podłączona z odwrotną polaryzacją – kolor zielony, który powszechnie oznacza „jedź”, w rzeczywistości sygnalizował „stop”. To proste niedopatrzenie spowodowało wiele godzin przestojów i konieczność przeprowadzenia dochodzenia, którego można było uniknąć przy właściwym wyborze i weryfikacji okablowania. Ten scenariusz podkreśla krytyczną rzeczywistość: wybieranie tego, co właściwePrzycisk z kontrolkąnie jest trywialną decyzją dotyczącą zamówienia; jest to podstawowe zadanie inżynieryjne, które wymaga systematycznej oceny wielu współzależnych czynników.
Wybierając przycisk ze wskaźnikiem świetlnym, inżynierowie muszą poruszać się po złożonej matrycy decyzyjnej, która obejmuje kompatybilność elektryczną, odporność na warunki środowiskowe, trwałość mechaniczną, wymagania dotyczące sygnalizacji wizualnej i ograniczenia instalacji fizycznej. Proces rozpoczyna się od zrozumienia wymagań elektrycznych aplikacji: napięcia, prądu i konfiguracji styków. Dotyczy to środowiska, w którym przycisk będzie działał — niezależnie od tego, czy jest to czysta sterownia, zakurzona hala produkcyjna czy mokra instalacja na zewnątrz. Mechaniczna żywotność i dotykowe informacje zwrotne decydują o zadowoleniu operatora i długoterminowej niezawodności. Kolor i tryb działania kontrolki muszą być zgodne z międzynarodowymi standardami, aby zapewnić natychmiastowe i intuicyjne zrozumienie. Wreszcie wymiary fizyczne i opcje montażu muszą być zgodne z wycięciami w panelu i estetyką projektu. Na Yueqing Gongtong Electric Co., Ltd.nasza fabryka wyprodukowała miliony przycisków z lampką kontrolną i widzieliśmy, jak pozornie niewielka specyfikacja może zadecydować o dziesięcioleciach niezawodnej pracy i przedwczesnej awarii. Ten kompleksowy przewodnik przeprowadzi Cię przez każdy krytyczny czynnik, dostarczając informacji technicznych niezbędnych do podjęcia świadomej decyzji.
A Przycisk z kontrolkąto zintegrowane elektromechaniczne urządzenie sterujące, które łączy w jednym, kompaktowym urządzeniu dwie podstawowe funkcje: ręczny mechanizm przełączający (przycisk) i wizualną sygnalizację stanu (lampka kontrolna). Kiedy operator naciśnie przycisk, wewnętrzny mechanizm stykowy otwiera lub zamyka obwód elektryczny, kontrolując proces lub element wyposażenia. Jednocześnie wbudowana lampka kontrolna zapewnia natychmiastową informację wizualną, potwierdzającą naciśnięcie przycisku lub informującą o stanie kontrolowanego systemu. Ta podwójna funkcjonalność – łącząca wkład człowieka z wyjściem maszyny – sprawia, że przycisk z lampką kontrolną jest niezbędnym elementem praktycznie każdego panelu sterowania w różnych branżach.
Aby zrozumieć, jak działa przycisk ze wskaźnikiem świetlnym, musimy zbadać jego wewnętrzną anatomię. Urządzenie składa się z czterech podstawowych elementów konstrukcyjnych współpracujących ze sobą:

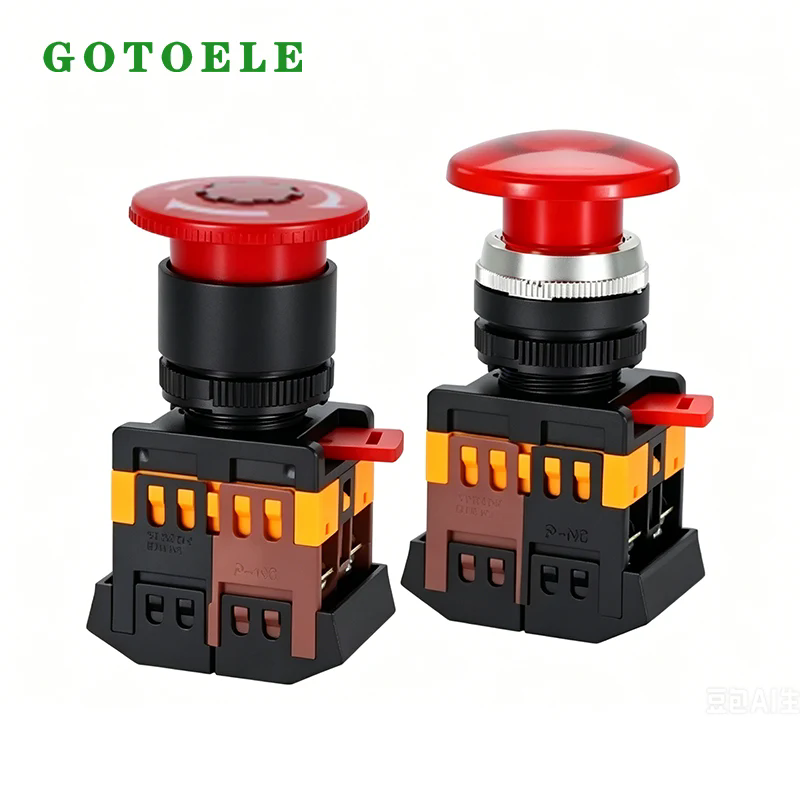

1. Głowica operacyjna (nasadka przycisku).Jest to fizyczny interfejs, z którym kontaktuje się operator. Zwykle jest wykonany z konstrukcyjnych tworzyw sztucznych (takich jak poliwęglan, ABS lub nylon) lub metalu (aluminium, stal nierdzewna lub mosiądz). Głowica operacyjna jest dostępna w różnych kształtach: płaska lub wpuszczana (wpuszczana, aby zapobiec przypadkowemu uruchomieniu), podniesiona lub wypukła (łatwa do zlokalizowania i wciśnięcia) oraz grzybkowa (przeznaczona do zastosowań związanych z wyłącznikiem awaryjnym, zapewniająca dużą, łatwą do uchwycenia powierzchnię). Nasadka często ma przezroczystą lub półprzezroczystą część, przez którą prześwituje lampka kontrolna, tworząc oświetlony wygląd.
2. Źródło światła wskaźnika.Oświetlenie jest wytwarzane przez wewnętrzne źródło światła. Historycznie używano żarówek, ale dzisiejsze przyciski ze wskaźnikiem świetlnym wykorzystują przede wszystkim diody elektroluminescencyjne (LED), które zapewniają doskonałą trwałość, mniejsze zużycie energii i jaśniejsze, bardziej żywe kolory. Dioda LED może być zaprojektowana tak, aby zapewniała różne kolory (czerwony, zielony, żółty, niebieski, biały) i różne tryby (świecenie ciągłe, miganie lub miganie). Światło jest rozpraszane przez nasadkę lub oddzielną soczewkę lampki kontrolnej.
3. Mechanizm przełączający (styki).Pod głowicą roboczą znajduje się blok stykowy. Mechanizm ten przekształca mechaniczne naciśnięcie na elektryczne działanie przełączające. Styki są zwykle wykonane ze stopu srebra lub materiałów pozłacanych, aby zapewnić niską rezystancję i niezawodne działanie przez miliony cykli. Konfiguracja styków może być chwilowa (przycisk po zwolnieniu powraca do pozycji wyjściowej) lub trwała (przycisk pozostaje w pozycji, w której został naciśnięty). Układ styków obejmuje normalnie otwarty (NO), normalnie zamknięty (NC) i ich kombinacje, co pozwala na użycie przycisku w różnych logach sterowania.
4. Zakończenie i zakwaterowanie.W tylnej części przycisku ze wskaźnikiem świetlnym znajdują się punkty połączeń elektrycznych (zaciski śrubowe, połączenia wtykowe lub styki PCB). Obudowa, która osłania wewnętrzne podzespoły, ma za zadanie chronić przed wnikaniem kurzu, wilgoci i innych zanieczyszczeń otoczenia. Materiał i konstrukcja uszczelnienia określają stopień ochrony IP (ochrona przed wnikaniem) urządzenia, a kluczową specyfikację omówimy później.
Zasada działania przycisku z lampką kontrolną jest prosta, a jednocześnie elegancka. Kiedy operator przykłada siłę do głowicy roboczej, połączenie mechaniczne przesuwa blok stykowy. Mechanizm sprężynowy zapewnia dotykowe sprzężenie zwrotne — zauważalne „kliknięcie” lub opór — informując operatora, że nastąpiło uruchomienie. Styki następnie zmieniają stan, otwierając lub zamykając obwód. Jednocześnie lampka kontrolna zapala się (jeżeli obwód jest przeznaczony do zasilania lampy po uruchomieniu) lub zmienia swój stan, co potwierdza wizualnie. To podwójne działanie – dotykowe i wizualne – gwarantuje, że operator otrzymuje natychmiastową, jednoznaczną informację zwrotną na temat swojego działania i wynikającego z niego stanu sterowanego systemu.
RóżnorodnośćPrzycisk z kontrolkąprodukty dostępne na rynku odzwierciedlają różnorodne wymagania nowoczesnych zastosowań przemysłowych. Wybór konkretnego typu zależy od środowiska operacyjnego, wymagań interfejsu użytkownika i charakteru systemu sterowania. Zrozumienie tej taksonomii jest pierwszym krokiem w pomyślnym procesie selekcji.
Poniższa tabela przedstawia kompleksową klasyfikację produktów typu Pushbutton ze wskaźnikiem świetlnym, uporządkowaną według kluczowych atrybutów i kontekstów ich zastosowania.
| Klasyfikacja | Podtypy | Typowe zastosowania |
| Według materiału | Tworzywo sztuczne (ABS, poliwęglan, nylon), metal (aluminium, stal nierdzewna, mosiądz) | Tworzywa sztuczne: wewnętrzne panele sterowania, sprzęt biurowy, urządzenia medyczne. Metal: Ciężkie maszyny, sprzęt zewnętrzny, środowiska morskie, przetwórstwo spożywcze. |
| Według kształtu | Okrągłe, kwadratowe, prostokątne | Okrągłe: ogólnego przeznaczenia, najczęściej spotykane. Kwadrat: Nowoczesne estetyczne panele. Prostokątny: klastry wielopanelowe, projekty oszczędzające miejsce. |
| Przez głowę operacyjną | Płaskie/płaskie, wypukłe/wypukłe, grzybkowe, obsługiwane kluczem | Płukanie: Odporne na wandalizm, zapobiegają przypadkowemu uruchomieniu. Podniesiony: Łatwa identyfikacja, częste uruchamianie. Grzybek: Wyłącznik awaryjny, duży, łatwy do wciśnięcia. Obsługiwane kluczem: aplikacje wymagające bezpieczeństwa, ograniczony dostęp. |
| Według typu resetowania | Chwilowy (powrót sprężynowy), podtrzymany (blokujący) | Chwilowe: uruchamianie, zatrzymywanie, bieganie i inne tymczasowe elementy sterujące. Utrzymane: przełączniki włączania/wyłączania, wybór trybu i ustawienia, które muszą utrzymać stan. |
| Według stopnia ochrony (IP) | IP40, IP54, IP65, IP67, IP69K | IP40: Pomieszczenia kontrolne, czyste środowisko. IP54: Zakurzone, ale suche obszary. IP65: Na zewnątrz, deszcz i zmywanie. IP67: Tymczasowe zanurzenie, zastosowania morskie. IP69K: Zmywanie pod wysokim ciśnieniem, żywność i napoje. |
Obszar zastosowań przycisku ze wskaźnikiem świetlnym jest szeroki i zróżnicowany. Oto najpopularniejsze sektory i konkretne zastosowania:
Wspólnym wątkiem wszystkich tych zastosowań jest poleganie na przycisku ze wskaźnikiem świetlnym, który zapewnia zarówno kontrolę, jak i informację zwrotną. Specyficzna kombinacja wytrzymałości fizycznej, szczelności środowiskowej, wrażenia dotykowego i wymaganej przejrzystości wizualnej różni się w zależności od branży, ale podstawowe zasady selekcji pozostają niezmienne.
Specyfikacje elektryczne aPrzycisk z kontrolkąto najbardziej podstawowe parametry zgodności z systemem sterowania. Niedopasowanie parametrów przycisku do wymagań systemu może prowadzić do zespawania styków, przedwczesnej awarii lub awarii. Podstawowymi specyfikacjami elektrycznymi, które należy ocenić, są napięcie znamionowe, prąd znamionowy, konfiguracja styków i charakterystyka lampki kontrolnej. Każdy parametr wpływa na typ obciążenia aplikacji, dostępne napięcie i logikę sterowania.
1. Znamionowe napięcie i prąd roboczy.Napięcie znamionowe to maksymalne napięcie, które można bezpiecznie przyłożyć do przycisku za pomocą styków lampki sygnalizacyjnej i lampki sygnalizacyjnej. Prąd znamionowy to maksymalny prąd, jaki mogą przenosić styki. Wartości te są zazwyczaj podawane zarówno dla obwodów prądu przemiennego, jak i stałego, ponieważ charakterystyki przełączania są różne. Obwody prądu stałego są na ogół trudniejsze do przerwania, ponieważ prąd nie ma naturalnego punktu przejścia przez zero, co może prowadzić do wyładowania łukowego. W przypadku przycisku ze wskaźnikiem świetlnym stosowanego w środowiskach przemysłowych typowe napięcia znamionowe to 24 V DC, 110 V AC, 230 V AC i 400 V AC, a prąd znamionowy waha się od kilku amperów do kilkudziesięciu amperów.
Dopasowując prąd znamionowy do obciążenia, należy wziąć pod uwagę typ obciążenia. Obciążenia rezystancyjne (np. grzejniki, żarówki) mają prąd rozruchowy, który jest zwykle 1 do 1,5 razy większy od prądu w stanie ustalonym. Obciążenia indukcyjne (np. silniki, cewki, przekaźniki) mogą wykazywać prądy rozruchowe do 6-8 razy większe niż prąd w stanie ustalonym, szczególnie podczas rozruchu. Obciążenia pojemnościowe (np. zasilacze) mogą również charakteryzować się wysokimi prądami rozruchowymi. W przypadku przycisku z lampką kontrolną przełączającego obciążenie indukcyjne, wartość znamionowa powinna zostać obniżona. Ogólną zasadą jest zapewnienie, aby prąd znamionowy przycisku był co najmniej 1,5 do 2 razy większy od prądu obciążenia w stanie ustalonym, aby uwzględnić rozruch.
2. Konfiguracja kontaktu i materiał kontaktu.Układ styków określa logikę sterowania. Typowe opcje obejmują:
Materiał styku jest również istotny. Styki ze stopu srebra są standardem w zastosowaniach ogólnego przeznaczenia i zapewniają dobrą przewodność i odporność na spawanie. Styki pozłacane lub złocone są stosowane w obwodach przełączających niskiego poziomu (np. wejścia PLC, obwody logiczne 5-24 V DC), gdzie prąd jest zbyt niski, aby „oczyścić” srebrne styki, które mogą się utleniać i tworzyć połączenia o wysokiej rezystancji.
3. Parametry elektryczne lampki kontrolnej.Lampka kontrolna to zazwyczaj dioda LED, a jej specyfikacje obejmują:
4. Życie elektryczne.Liczba cykli przełączania, które przycisk ze wskaźnikiem świetlnym może niezawodnie wykonać przy znamionowym obciążeniu elektrycznym. Zwykle mieści się to w zakresie od 100 000 do 500 000 cykli przy obciążeniu znamionowym. W przypadku zastosowań związanych z przełączaniem wysokiej częstotliwości niezbędny jest przycisk o wyższej trwałości elektrycznej.
Wybierając przycisk ze wskaźnikiem świetlnym, zawsze stosuj „Zasadę 80%”: nigdy nie przekraczaj 80% prądu lub napięcia znamionowego. Zapewnia to margines bezpieczeństwa dla wahań napięcia, zmian temperatury i tolerancji produkcyjnych. Poniższa tabela podsumowuje parametry elektryczne naszej standardowej serii przycisków ze wskaźnikiem świetlnym:
| Parametr | Zakres standardowy | Zalecenie |
| Napięcie znamionowe | 24 V prądu stałego, 110 V prądu przemiennego, 230 V prądu przemiennego, 400 V prądu przemiennego | Wybierz napięcie pasujące do obwodu sterującego. W przypadku obwodów prądu stałego należy używać styków przystosowanych do prądu stałego. |
| Prąd znamionowy | 5A, 10A, 16A (typowo) | Obniżenie wartości znamionowych dla obciążeń indukcyjnych lub pojemnościowych. Użyj marginesu bezpieczeństwa 1,5-2x. |
| Konfiguracja kontaktu | 1NO, 1NC, 1NO+1NC, 2NO, 2NC, 2NO+2NC | Wybierz w oparciu o logikę sterowania. W przypadku wejść PLC należy rozważyć pozłacane styki. |
| Napięcie diody | 24 V prądu stałego, 110 V prądu przemiennego, 230 V prądu przemiennego | Zapewnić kompatybilność z dostępnym napięciem sterującym. |
| Prąd LED | 5-20 mA | Niskie zużycie; należy wziąć pod uwagę rozpraszanie ciepła w gęstych panelach. |
| Intensywność diody | 50-500 mcd | Większa intensywność w środowiskach o dużym natężeniu światła otoczenia. |
| Życie elektryczne | 100 000 - 500 000 cykli | W przypadku często uruchamianych zastosowań należy rozważyć wyższe cykle. |
A Przycisk z kontrolkąmoże doskonale nadawać się do czystych, klimatyzowanych sterowni, ale ten sam przycisk może spowodować katastrofalną awarię w środowisku wilgotnym, zakurzonym lub korozyjnym. Warunki środowiskowe są główną przyczyną przedwczesnych awarii urządzeń sterujących i często są pomijane podczas specyfikacji. Środowisko pracy określa wymagany stopień ochrony (IP), zakres temperatur pracy oraz odporność na chemikalia, wibracje i promieniowanie UV.
Zrozumienie stopni ochrony przed wnikaniem (IP).Stopień ochrony IP to dwucyfrowy kod, który określa stopień ochrony obudowy przed wnikaniem ciał stałych (pierwsza cyfra) i cieczy (druga cyfra). Pierwsza cyfra (0-6) oznacza ochronę przed cząstkami stałymi, od „braku ochrony” (0) do „pyłoszczelności” (6). Druga cyfra (0-9K) oznacza ochronę przed wnikaniem cieczy, od „braku ochrony” do „strumienia wody pod wysokim ciśnieniem i w wysokiej temperaturze”.
W przypadku przycisku ze wskaźnikiem świetlnym stosowanego w środowiskach przemysłowych najpopularniejsze stopnie ochrony IP to IP40, IP54, IP65, IP67 i IP69K. Poniższa tabela wyjaśnia każdą ocenę i jej typowe zastosowanie:
| Ocena IP | Solidna ochrona | Ochrona przed cieczami | Typowe zastosowania |
| IP40 | Ochrona przed narzędziami i drutami > 1 mm | Brak ochrony przed cieczą | Pomieszczenia kontrolne, sprzęt biurowy, czyste środowisko |
| IP54 | Ochrona przed kurzem (pewne wnikanie, ale nieszkodliwe) | Ochrona przed bryzgami wody z dowolnego kierunku | Posadzki fabryczne, pomieszczenia zapylone, ale suche, sprzęt budowlany |
| IP65 | Pyłoszczelny | Ochrona przed strumieniami wody pod niskim ciśnieniem (zmywanie) | Instalacje zewnętrzne, deszcz, obszary mycia, przetwórstwo spożywcze |
| IP67 | Pyłoszczelny | Ochrona przed chwilowym zanurzeniem (1 m na 30 minut) | Sprzęt morski, obudowy zewnętrzne, górnictwo, wysoka kondensacja |
| IP69K | Pyłoszczelny | Zabezpieczony przed myciem pod wysokim ciśnieniem i w wysokiej temperaturze | Strefy przemysłu spożywczego i napojów, farmaceutycznego, czyszczenia wysokociśnieniowego |
Zakres temperatur.Przycisk z lampką kontrolną musi działać w określonym zakresie temperatur. Standardowe urządzenia są zazwyczaj przystosowane do pracy w temperaturach od -25°C do +70°C. W przypadku ekstremalnie niskich temperatur (-40°C) lub upałów (+85°C) wymagane są specjalistyczne modele. W środowiskach o wysokiej temperaturze ciepło wytwarzane przez styki i diodę LED może zwiększyć temperaturę otoczenia, wpływając na wewnętrzne elementy. Nasza fabryka projektuje przycisk z lampką kontrolną z obudowami rozpraszającymi ciepło i wykorzystuje materiały odporne na wysokie temperatury, aby zapewnić działanie o większym zasięgu.
Narażenie chemiczne.W zakładach chemicznych, zakładach przetwórstwa spożywczego i laboratoriach przycisk ze wskaźnikiem świetlnym może być narażony na działanie agresywnych chemikaliów, rozpuszczalników i środków czyszczących. Materiał obudowy musi być odporny na te chemikalia. Poliwęglan i ABS są odporne na większość powszechnych chemikaliów, ale mogą zostać zaatakowane przez silne rozpuszczalniki. Obudowy metalowe (stal nierdzewna) zapewniają doskonałą odporność chemiczną. Nasze modele z przyciskiem i lampką kontrolną są dostępne z szeroką gamą opcji materiałowych dostosowanych do określonych środowisk chemicznych. Na żądanie udostępniamy szczegółowe dane dotyczące kompatybilności chemicznej.
Wibracje i wstrząsy.W ciężkich maszynach, sprzęcie budowlanym i zastosowaniach transportowych przycisk ze wskaźnikiem świetlnym jest poddawany ciągłym wibracjom i okazjonalnym wstrząsom. Wewnętrzny mechanizm stykowy i dioda LED muszą być wystarczająco wytrzymałe, aby wytrzymać to bez fałszywych uruchomień lub poluzowania połączeń. Nasza fabryka testuje przycisk ze wskaźnikiem świetlnym zgodnie z normami IEC 60068-2-6 (wibracje) i IEC 60068-2-27 (wstrząsy), upewniając się, że spełniają one wymagania ciężkich zastosowań.
Odporność na promieniowanie UV.W zastosowaniach zewnętrznych promieniowanie UV może uszkodzić plastikowe obudowy, czyniąc je kruchymi i powodującymi odbarwienia. Nasze produkty z przyciskiem i lampką kontrolną przeznaczone do użytku na zewnątrz zawierają materiały odporne na promieniowanie UV, które zachowują swoją integralność i wygląd nawet po latach ekspozycji na słońce.
Wybór odpowiednich specyfikacji środowiskowych jest kwestią dopasowania stopnia ochrony IP, zakresu temperatur i właściwości materiału do specyficznych warunków w miejscu instalacji. Zawyżenie specyfikacji (np. użycie przycisku IP69K w pomieszczeniu czystym) zwiększa niepotrzebne koszty, natomiast zaniżenie specyfikacji (np. użycie przycisku IP40 w obszarze mycia) spowoduje przedwczesną awarię. Niezbędny jest dokładny audyt środowiskowy. Nasz zespół techniczny może pomóc w ocenie konkretnych warunków i zaleceniu najbardziej opłacalnego poziomu ochrony.
Oprócz czynników elektrycznych i środowiskowych, konstrukcja mechaniczna i trwałośćPrzycisk z kontrolkąmają kluczowe znaczenie dla jego długoterminowego funkcjonowania. Czynniki mechaniczne określają żywotność urządzenia pod wpływem naprężeń fizycznych wynikających z powtarzającej się operacji oraz dotykową informację zwrotną, jaką zapewnia operatorowi. Kluczowe parametry mechaniczne obejmują trwałość mechaniczną (liczbę operacji), siłę roboczą, skok roboczy oraz materiały użyte w głowicy roboczej i obudowie.
Trwałość mechaniczna (operacje).Trwałość mechaniczna to liczba cykli, które przycisk może wykonać przed awarią mechaniczną (w przeciwieństwie do awarii elektrycznej, którą omówiliśmy wcześniej). Jest to określone w kategoriach „operacji” lub „cykli”. Typowy przycisk ze wskaźnikiem świetlnym jest przystosowany do wykonania od 100 000 do 10 milionów operacji mechanicznych. Trwałość mechaniczna zależy w dużej mierze od konstrukcji mechanizmu sprężynowego, materiału głowicy roboczej oraz jakości łożysk lub prowadnic. W zastosowaniach, w których przycisk jest często używany (np. przyciski uruchamiania/zatrzymywania na linii produkcyjnej), niezbędna jest wysoka trwałość mechaniczna (np. 1–5 milionów operacji). W przypadku przycisków zatrzymania awaryjnego, które są rzadko używane, ale muszą działać w razie potrzeby, trwałość mechaniczna jest nadal ważna, ale nacisk położony jest bardziej na niezawodność niż na samą liczbę cykli.
Z doświadczenia naszej fabryki wynika, że trwałość mechaniczną przycisku ze wskaźnikiem świetlnym zazwyczaj testuje się poprzez naciśnięcie przycisku z szybkością 60–120 operacji na minutę, w kontrolowanej temperaturze i wilgotności. Test trwa do momentu, gdy przycisk nie osiągnie określonej siły roboczej lub skoku, lub do momentu poluzowania się głowicy sterującej. Nasza oferta przycisków ze wskaźnikiem świetlnym obejmuje produkty o trwałości mechanicznej od 500 000 do 5 000 000 operacji, przeznaczone zarówno do zastosowań lekkich, jak i ciężkich.
Siła operacyjna i sprzężenie zwrotne dotykowe.Siła robocza to wielkość ciśnienia wymagana do uruchomienia przycisku, mierzona w niutonach (N). Ma to bezpośredni wpływ na wygodę operatora i łatwość obsługi. Niska siła robocza (np. 2-3 N) umożliwia częste uruchamianie i zmniejsza zmęczenie operatora. Średnia siła (np. 5-6 N) zapewnia pozytywne, przemyślane odczucie i jest mniej podatna na przypadkowe uruchomienie. W przypadku przycisków krytycznych dla bezpieczeństwa lub przycisków awaryjnych, w przypadku których wymagany celowy wysiłek stanowi część mechanizmu zabezpieczającego, stosuje się dużą siłę (np. 8–10 N).
Dotykowe sprzężenie zwrotne, czyli uczucie „kliknięcia”, to wrażenie, jakie odczuwa operator, gdy przycisk osiąga punkt aktywacji. Ta informacja zwrotna jest niezbędna w hałaśliwym otoczeniu, w którym sygnały wizualne mogą zostać przeoczone lub gdy operator nosi rękawice ochronne. Wyraźna informacja zwrotna potwierdza, że przycisk został całkowicie wciśnięty, co zmniejsza prawdopodobieństwo wystąpienia błędów „częściowego uruchomienia”. Nasz przycisk ze wskaźnikiem świetlnym zapewnia szereg reakcji dotykowych: delikatny dotyk zapewniający cichą pracę, wyraźne kliknięcie zapewniające wyraźne sprzężenie zwrotne i progresywną siłę do zastosowań wymagających zmiennego działania.
Udar operacyjny.Skok roboczy to odległość, jaką przebywa przycisk od pozycji spoczynkowej do pozycji całkowitego wciśnięcia, zwykle mierzona w milimetrach. Krótki skok (1–2 mm) jest powszechny w przypadku przycisków do montażu na płytce drukowanej lub przycisków niskoprofilowych, co zapewnia szybkie uruchamianie. Średni skok (3-4 mm) jest standardem dla większości przemysłowych przycisków ze wskaźnikiem świetlnym, zapewniając równowagę pomiędzy sprzężeniem zwrotnym a przestrzenią. Długi skok (5-6 mm) stosowany jest w przypadku przycisków bezpieczeństwa i wyłączników awaryjnych, gdzie duża odległość przesuwu zmniejsza ryzyko przypadkowego uruchomienia i zapewnia wyraźny, przemyślany ruch.
Materiały i konstrukcja.Materiały użyte w obudowie przycisku z lampką kontrolną i głowicy sterującej bezpośrednio wpływają na jego trwałość i odporność na warunki środowiskowe. Poniższa tabela porównuje najpopularniejsze materiały i ich właściwości:
| Tworzywo | Charakterystyka | Typowe zastosowania |
| Plastik ABS | Ekonomiczny, dobra odporność na uderzenia, szeroka gama kolorów, umiarkowana odporność na promieniowanie UV | Wewnętrzne panele sterowania, produkty konsumenckie, sprzęt lekki |
| Poliwęglan (PC) | Wysoka odporność na uderzenia, dobra odporność na promieniowanie UV, szeroki zakres temperatur, samogasnący | Zastosowania zewnętrzne, sprzęt o dużej wytrzymałości, obszary o krytycznym znaczeniu dla bezpieczeństwa |
| Nylon (PA) | Wysoka wytrzymałość mechaniczna, odporność na zużycie, odporność chemiczna, niskie tarcie | Zastosowania wymagające dużej trwałości i smarności, takie jak sprzęt wibracyjny |
| Aluminium | Lekki, odporny na korozję, dobra przewodność cieplna, estetyczny wygląd | Panele sterowania klasy premium, sprzęt lotniczy, morski, medyczny |
| Stal nierdzewna (316/304) | Doskonała odporność na korozję, wysoka wytrzymałość mechaniczna, trwałość, dopuszczony do kontaktu z żywnością | Przetwórstwo spożywcze, zastosowania farmaceutyczne, chemiczne, morskie i zewnętrzne |
Kształt głowicy operacyjnej odgrywa również rolę funkcjonalną. Przyciski do montażu płaskiego nadają się do zastosowań zabezpieczających przed wandalizmem lub przypadkowym uruchomieniem. Uniesione przyciski można łatwo zlokalizować i nacisnąć, dzięki czemu idealnie nadają się do obsługi często używanych funkcji. Przyciski grzybkowe o dużej powierzchni służą wyłącznie do funkcji zatrzymania awaryjnego, zapewniając szybką i łatwą do uchwycenia funkcję w sytuacji awaryjnej.
Specyfikacja mechaniczna przycisku ze wskaźnikiem świetlnym jest często kompromisem. Pożądana jest wysoka trwałość mechaniczna, mała siła robocza i krótki skok, ale mogą one kolidować z wymaganiami dotyczącymi dodatniego sprzężenia zwrotnego i wysokiej trwałości. W naszej fabryce oferujemy szeroką gamę konfiguracji mechanicznych odpowiadających różnym potrzebom zastosowań, od przycisków na linii produkcyjnej o dużej liczbie cykli po wysokowydajne siłowniki zatrzymania awaryjnego o dużej sile. Nasz zespół inżynierów może pomóc w wyborze optymalnych właściwości mechanicznych dla konkretnych wymagań interfejsu operatora.
Świeci się kontrolka aPrzycisk z kontrolkąnie jest elementem dekoracyjnym; jest to funkcjonalne narzędzie komunikacji, które przekazuje operatorowi krytyczne informacje o stanie. Barwę i tryb światła należy dobrać zgodnie z międzynarodowymi standardami i konwencjami branżowymi, aby zapewnić natychmiastowe, intuicyjne zrozumienie. Prawidłowo dobrana lampka kontrolna może zapobiec błędom, przyspieszyć działanie i poprawić bezpieczeństwo. Nieprawidłowo wybrany kolor lub tryb może powodować zamieszanie, prowadzące do błędnej diagnozy stanu sprzętu, a nawet wypadków.
Zrozumienie standardów kolorów.Kolory stosowane na panelach sterowania są znormalizowane przez normę IEC 60073 (Podstawowe zasady bezpieczeństwa dotyczące interfejsu człowiek-maszyna, oznakowania i identyfikacji) oraz ISO 7010 (Symbole graficzne kolorów i znaków bezpieczeństwa). Standardowe definicje są powszechnie akceptowane w różnych branżach:
Poniższa tabela zawiera szczegółową korelację koloru, znaczenia i przykładowych zastosowań:
| Kolor | Standardowe znaczenie | Przykładowe zastosowanie |
| Czerwony | Awaryjne, zatrzymanie, niebezpieczeństwo, usterka | Przycisk zatrzymania awaryjnego, przeciążenie silnika, alarm pożarowy |
| Żółty | Ostrzeżenie, przestroga, nienormalny stan | Ostrzeżenie dotyczące maszyny, wysoka temperatura, niskie ciśnienie, konieczna konserwacja |
| Zielony | Normalna praca, bieganie, bezpieczeństwo, start | Maszyna działa, zasilanie włączone, proces w toku |
| Niebieski | Działanie obowiązkowe, funkcja siły | Przycisk resetowania, wymuszony start, reset blokady bezpieczeństwa |
| Biały | Neutralny, stan ogólny, informacyjny | Wskaźnik zasilania, system gotowy, stan ogólny |
Wybieranie trybów lampki kontrolnej.Poza kolorem, tryb świecenia wskaźnika — ciągły (ciągły) lub migający (migający) — dodaje kolejną warstwę informacji.
Zalecana częstotliwość migania wynosi zazwyczaj 1–3 Hz (cykli na sekundę), ponieważ mieści się w zakresie najłatwiejszym do zauważenia przez ludzkie oko. Miganie o częstotliwości wyższej niż 3 Hz można pomylić ze światłem ciągłym, natomiast niższe częstotliwości mogą zostać pominięte.
Zalety diod.Obecnie praktycznie wszystkie przyciski ze wskaźnikiem świetlnym wykorzystują diody LED jako źródło światła. Zalety diod LED w porównaniu z tradycyjnymi żarówkami są liczne:
Wybierając kolor i tryb kontrolki, zawsze przestrzegaj międzynarodowych standardów i uwzględnij środowisko operatora. W otoczeniu o dużym oświetleniu może być wymagana jaśniejsza dioda LED lub tryb migania. W cichym otoczeniu może być konieczne dostosowanie częstotliwości migania, aby uniknąć przeoczenia. W naszej fabryce oferujemy pełną gamę opcji kolorystycznych i trybowych, a także możemy udzielić wskazówek w zakresie zgodności z najnowszymi standardami. Oferujemy także dwukolorowe i wielokolorowe przyciski ze wskaźnikiem świetlnym do zastosowań, w których za pomocą jednego urządzenia musi być sygnalizowanych wiele stanów, co pozwala ograniczyć przestrzeń i koszty panelu.
Pytanie 1: Jak określić prawidłowy prąd znamionowy przycisku z lampką kontrolną w obwodzie sterowania silnika?
Odpowiedź: W przypadku obwodów sterowania silnikiem prąd znamionowy powinien opierać się na prądzie pełnego obciążenia silnika (FLC). Ogólną zasadą jest wybór przycisku ze wskaźnikiem świetlnym, którego prąd znamionowy wynosi co najmniej 1,5 do 2 razy wartość FLC silnika, aby uwzględnić wysoki prąd rozruchowy podczas rozruchu. Na przykład silnik o FLC 10 A wymagałby przycisku z lampką kontrolną o wartości znamionowej co najmniej 15-20 A. Dodatkowo należy wziąć pod uwagę typ silnika: rozruch bezpośredni powoduje większy rozruch niż aplikacje z miękkim startem lub startem VFD. Zawsze zapoznaj się z arkuszem danych producenta silnika, aby uzyskać informacje na temat konkretnej wartości prądu rozruchowego.
Pytanie 2: Jaka jest różnica między IP65 a IP67 i który z nich jest potrzebny do zastosowań zewnętrznych?
Odpowiedź: Podstawowa różnica polega na ochronie przed wnikaniem wody. Stopień ochrony IP65 chroni przed strumieniami wody pod niskim ciśnieniem z dowolnego kierunku – symulując deszcz, rozpryski i rozpryski. IP67 idzie dalej, chroniąc przed chwilowym zanurzeniem w wodzie na głębokość do 1 metra na 30 minut. W przypadku standardowych zastosowań zewnętrznych narażonych na działanie deszczu i sporadycznego zmywania, zazwyczaj wystarczający jest stopień ochrony IP65. Jednakże w miejscach narażonych na zalanie, mycie pod wysokim ciśnieniem lub kondensację, stopień ochrony IP67 zapewnia dodatkową ochronę. W przypadku zastosowań związanych z żywnością i napojami lub farmaceutykami wymagających mycia pod wysokim ciśnieniem i w wysokiej temperaturze należy rozważyć stopień ochrony IP69K.
Pytanie 3: Dlaczego czerwona lampka kontrolna jest zarezerwowana dla funkcji zatrzymania i sytuacji awaryjnych?
Odpowiedź: Jest to ustandaryzowane na szczeblu międzynarodowym zgodnie z normami IEC 60073 i ISO 7010. W większości kultur kolor czerwony kojarzy się z niebezpieczeństwem, zatrzymaniem i sytuacją awaryjną. Rezerwując kolor czerwony wyłącznie dla tych krytycznych funkcji, operator może natychmiast rozpoznać sytuację awaryjną i zareagować na nią bez konieczności czytania etykiet lub interpretowania symboli. Używanie koloru czerwonego do funkcji innych niż awaryjne może znieczulić operatora i zagrozić bezpieczeństwu. Kodowanie kolorami stanowi podstawową zasadę projektowania paneli sterowania, zapewniającą bezpieczeństwo operatora i skracającą czas reakcji w sytuacjach krytycznych.
Pytanie 4: Czy powinienem wybrać przycisk chwilowy czy ciągły ze wskaźnikiem świetlnym?
Odpowiedź: Przycisk chwilowy (sprężynowy powrót) z kontrolką jest używany, gdy działanie jest tymczasowe, np. uruchomienie silnika (naciśnij i zwolnij, a następnie silnik zacznie pracować po zatrzaśnięciu go przez rozrusznik) lub do impulsowania maszyny. Przycisk utrzymywany (zatrzaskowy) jest używany, gdy działanie wymaga utrzymania stanu bez ciągłego naciskania przez operatora, np. włącznika/wyłącznika zasilania. Wybór zależy od logiki sterowania: użyj chwilowego dla sygnałów start/stop wysyłanych do sterownika PLC i utrzymywanego do bezpośredniego przełączania obwodów.
Pytanie 5: Jak długo zwykle świeci się kontrolka LED w przycisku z kontrolką?
Odpowiedź: Dioda LED zastosowana w przycisku z lampką kontrolną ma oczekiwaną żywotność od 50 000 do 100 000 godzin ciągłej pracy w normalnych warunkach. Przekłada się to na ponad 5-11 lat ciągłego użytkowania (24/7). Rzeczywista żywotność zależy od temperatury pracy i prądu zasilania diody LED. Przesterowanie diody LED (używanie jej przy wyższym natężeniu niż podano) może znacznie skrócić jej żywotność. Nasze produkty z przyciskiem i kontrolką zostały zaprojektowane z uwzględnieniem odpowiedniego ograniczenia prądu i zarządzania temperaturą, aby zapewnić osiągnięcie przez diodę LED pełnej żywotności znamionowej.
Yueqing Gongtong Electric Co., Ltd.jest profesjonalnym producentem i eksporterem specjalizującym się w produktach elektrycznych niskiego napięcia, z bogatym doświadczeniem produkcyjnym i silną wszechstronną siłą. Łącząc badania i rozwój, projektowanie, produkcję i eksport, zapewniamy szeroką gamę niezawodnych rozwiązań elektrycznych, w tym styczniki prądu przemiennego, termiczne przekaźniki przeciążeniowe, wyłączniki kompaktowe i przyciski z lampką kontrolną. Dzięki ścisłej kontroli jakości i zaawansowanym możliwościom produkcyjnym jesteśmy zobowiązani do dostarczania wysokiej jakości produktów elektrycznych i przemyślanej obsługi posprzedażnej, aby sprostać różnorodnym potrzebom klientów na całym świecie. Dzięki ponad 14-letniej historii w branży elektrycznej nasza firma stworzyła dojrzały i kompletny system produkcji i działania. Z siedzibą w Liushi w Yueqing cieszymy się wygodnym transportem i wyjątkowymi zaletami geograficznymi, które zapewniają silne wsparcie dla produkcji naszych produktów i globalnej logistyki. Nasza firma zajmuje powierzchnię ponad 1600 metrów kwadratowych, w tym profesjonalny warsztat bezpyłowy i zatrudnia 30 profesjonalnych pracowników zaangażowanych w zapewnienie stabilności i niezawodności jakości produktów.
Wybór prawaPrzycisk z kontrolkąto wielowymiarowa decyzja inżynieryjna, która wymaga dokładnej oceny czynników sygnalizacyjnych elektrycznych, środowiskowych, mechanicznych i wizualnych. Od znamionowego napięcia i prądu po stopień ochrony IP, siłę roboczą i kolor lampki kontrolnej – każda specyfikacja odgrywa kluczową rolę w zapewnieniu niezawodnego działania, bezpieczeństwa operatora i długiej żywotności. Systematyczny proces selekcji – dopasowanie wymagań aplikacji do możliwości przycisku – jest kluczem do uniknięcia kosztownych awarii i zapewnienia płynnej interakcji człowiek-maszyna.
W GOTOELE rozumiemy złożoność tej decyzji. Nasze produkty z przyciskiem i kontrolką zostały zaprojektowane tak, aby spełniać najwyższe standardy jakości i niezawodności, poparte ponad 14-letnim doświadczeniem w produkcji. Niezależnie od tego, czy potrzebujesz prostego przycisku sterującego do standardowego panelu, czy specjalistycznego urządzenia do pracy w trudnych warunkach, nasz zespół może zapewnić wiedzę techniczną i dobór produktów dostosowanych do Twoich potrzeb. Skontaktuj się z nami już dziś, aby omówić wymagania dotyczące Twojej aplikacji i odkryć, w jaki sposób nasz przycisk ze wskaźnikiem świetlnym może zwiększyć bezpieczeństwo, wydajność i niezawodność Twoich systemów sterowania. Skontaktuj się z Yueqing Gongtong Electric Co., Ltd. już dziśaby dowiedzieć się więcej o naszej kompleksowej ofercie produktów z przyciskiem i kontrolką oraz poprosić o bezpłatną konsultację.
