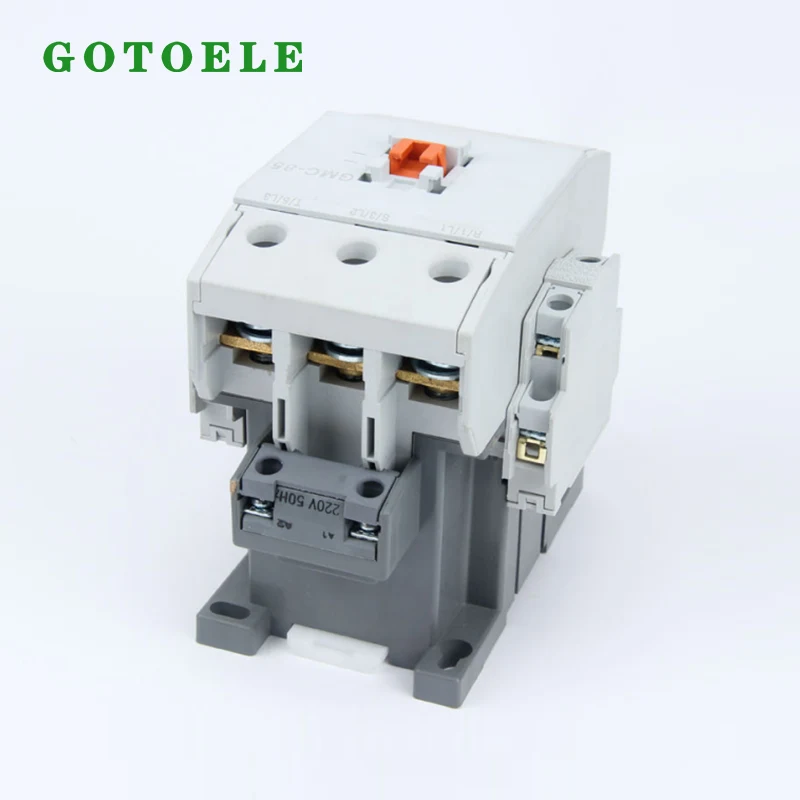

Stycznik magnetyczny GMC-85 AC 3P 135A 45KW 2NO + 2NC do sterowania silnikami przemysłowymi

Stycznik magnetyczny AC GMC-85zGOTOELEto trójfazowy element przełączający niskiego napięcia przeznaczony do sterowania silnikami, maszynami przemysłowymi, pompami, sprężarkami, urządzeniami HVAC i innymi zastosowaniami wymagającymi niezawodnego przełączania obciążeń prądu przemiennego. Dzięki 3-biegunowej strukturze styków głównych, wartości znamionowej prądu cieplnego 135 A AC1, mocy sterującej silnikiem 45 kW przy 380–440 V i stykom pomocniczym 2NO+2NC, zapewnia praktyczną konfigurację dla przemysłowych szaf sterowniczych i sprzętu elektrycznego.

W przypadku dystrybutorów elektrycznych, producentów paneli, producentów maszyn i zespołów konserwacyjnych wybór stycznika wymaga czegoś więcej niż tylko sprawdzenia prądu znamionowego. Przed zakupem należy wziąć pod uwagę moc silnika, kategorię użytkowania, napięcie robocze, napięcie cewki, częstotliwość przełączania, wymagania dotyczące styków pomocniczych, metodę instalacji i zabezpieczenie przed przeciążeniem.

Co kupujący powinni wiedzieć o konfiguracji GMC-85?

Trójbiegunowa struktura styku głównego

Konfiguracja trójbiegunowa umożliwia stycznikowi sterowanie obwodem trójfazowym za pomocą jednego urządzenia przełączającego. Dzięki temu nadaje się do typowych zastosowań silników przemysłowych, w których konieczne jest jednoczesne przełączanie zasilania trójfazowego.

Styki główne przeznaczone są do przełączania podłączonego obciążenia, natomiast styki pomocnicze można włączyć do obwodów sterujących, sygnalizacyjnych, blokujących i sygnalizacyjnych.

Wartość znamionowa prądu cieplnego 135A AC1

Rama GMC-85 jest powiązana z wartością znamionową prądu cieplnego 135A AC1. Jednak kupujący nie powinni interpretować wartości AC1 jako dopuszczalnego prądu silnika w każdych warunkach pracy. Zastosowania silnikowe zwykle wymagają wyboru zgodnie z odpowiednią kategorią użytkowania i rzeczywistą charakterystyką silnika.

W przypadku sterowania silnikiem, przed ostatecznym wyborem należy sprawdzić znamionowy prąd roboczy i moc w stosunku do zamierzonego napięcia zasilania i obciążenia aplikacji.

Moc sterowania silnikiem 45 kW

Przy napięciu 380–440 V konfiguracja GMC-85 ma moc znamionową 45 kW w warunkach sterowania silnikiem AC3. Dzięki temu model ten nadaje się do szeregu zastosowań w silnikach trójfazowych średniej mocy, gdy charakterystyka elektryczna odpowiada wymaganiom systemu.

Podstawowe parametry

Jak działa stycznik magnetyczny prądu przemiennego?

Zasada przełączania elektromagnetycznego

Stycznik magnetyczny prądu przemiennego wykorzystuje cewkę elektromagnetyczną do sterowania ruchem wewnętrznego mechanizmu stykowego. Kiedy obwód sterujący zasila cewkę, siła elektromagnetyczna przesuwa zespół styków i zmienia stan styków głównych.

Po odłączeniu zasilania od cewki mechanizm powraca do normalnego położenia. Dzięki temu obwód sterujący małej mocy może zarządzać obciążeniem elektrycznym o większej mocy bez konieczności bezpośredniego przełączania obwodu silnika przez operatora lub sterownik.

Oddzielenie funkcji zasilania i sterowania

Jedną z głównych praktycznych zalet stycznika jest oddzielenie głównego obwodu mocy od obwodu sterującego. Styki główne obsługują podłączone obciążenie, natomiast cewka i styki pomocnicze współdziałają z układem sterowania.

Konstrukcja ta jest szeroko stosowana w maszynach zautomatyzowanych, ponieważ silnikiem można sterować za pomocą przycisków, wyjść PLC, czujników, przekaźników lub innych urządzeń sterujących.

Dlaczego styki pomocnicze 2NO+2NC mają znaczenie

Normalnie otwarte kontakty

Dwa normalnie otwarte styki pomocnicze można wykorzystać do logiki sterowania, sprzężenia zwrotnego stanu pracy, obwodów samopodtrzymujących lub podłączenia do zewnętrznych urządzeń sygnalizacyjnych, w zależności od projektu systemu.

Daje to producentom sprzętu dodatkową elastyczność przy integracji stycznika z większą szafą sterowniczą.

Styki normalnie zamknięte

Dwa normalnie zwarte styki pomocnicze można wykorzystać w obwodach blokujących, sygnalizacyjnych i sterujących. Mogą pomóc w koordynacji stycznika z innymi elementami przełączającymi lub urządzeniami sterującymi.

Wspieranie projektowania obwodów sterujących

Posiadanie styków pomocniczych normalnie otwartych i normalnie zamkniętych w tej samej konfiguracji może zmniejszyć potrzebę stosowania dodatkowych pomocniczych elementów przełączających w niektórych konstrukcjach sterowania.

Rzeczywisty układ styków i obciążenie elektryczne należy zawsze sprawdzić przed instalacją ze schematem obwodu sterującego.

Typowe zastosowania przemysłowe

Sterowanie silnikiem przemysłowym

Podstawowym zastosowaniem GMC-85 jest przełączanie i sterowanie kompatybilnymi silnikami trójfazowymi. Można go włączyć do zespołów rozruszników silników i paneli sterowania, gdzie znamionowe warunki elektryczne odpowiadają zastosowaniu.

Pompy i sprzęt do uzdatniania wody

Pompy często wymagają automatycznego sterowania zał/wył w oparciu o ciśnienie, poziom, przepływ lub sygnały procesowe. Stycznik może służyć jako interfejs przełączający pomiędzy obwodem sterującym a silnikiem pompy.

Sprężarki i systemy HVAC

Sprężarki przemysłowe, systemy wentylacyjne, urządzenia klimatyzacyjne i inne systemy napędzane silnikiem mogą wykorzystywać styczniki do sterowania silnikami zgodnie z wymaganiami elektrycznego układu sterowania urządzenia.

Maszyny produkcyjne

Sprzęt produkcyjny często zawiera wiele silników, przenośników, wentylatorów, pomp i innych obciążeń elektrycznych. Styczniki można zintegrować z szafami sterowniczymi, aby zapewnić scentralizowane przełączanie i zautomatyzowane działanie.

Kluczowe czynniki wyboru przed zakupem

Sprawdź moc silnika i prąd

Sama moc silnika nie jest wystarczająca do doboru stycznika. Kupujący powinni potwierdzić prąd znamionowy silnika, napięcie zasilania, częstotliwość, charakterystykę rozruchową, obowiązek pracy i kategorię użytkowania.

Stycznik należy wybrać w oparciu o rzeczywiste obciążenie elektryczne, a nie po prostu dopasowując nazwę produktu do mocy znamionowej silnika.

Potwierdź napięcie cewki

Napięcie cewki stycznika musi odpowiadać napięciu obwodu sterującego. Typowe napięcia sterujące mogą się znacznie różnić w zależności od maszyny i regionu.

Przed złożeniem zamówienia kupujący powinien określić wymagane napięcie i częstotliwość cewki, aby uniknąć problemów ze zgodnością podczas instalacji.

Rozważ częstotliwość przełączania

Zastosowania z częstym uruchamianiem i zatrzymywaniem silnika stawiają większe wymagania stycznikowi niż zastosowania ze stosunkowo rzadkim przełączaniem.

Dlatego przy wyborze stycznika i ocenie jego przydatności do zamierzonego zastosowania należy wziąć pod uwagę oczekiwaną częstotliwość pracy.

Koordynowana ochrona przed przeciążeniem

Stycznik zapewnia przede wszystkim sterowanie przełączaniem i nie należy go traktować jako zamiennika dedykowanego urządzenia zabezpieczającego silnik przed przeciążeniem. W przypadku zastosowań związanych z rozrusznikami silników należy wybrać odpowiedni przekaźnik przeciążeniowy termiczny lub elektroniczne urządzenie zabezpieczające silnik, zgodnie z wymaganiami silnika i systemu.

Uwagi dotyczące instalacji

Sprawdź parametry elektryczne

Przed instalacją technicy powinni potwierdzić model stycznika, napięcie cewki, napięcie obwodu głównego, prąd znamionowy, moc silnika, konfigurację styków pomocniczych i schemat połączeń.

Użyj odpowiednich przewodników

Przewody zasilające, przyłącza zaciskowe i urządzenia zabezpieczające należy dobierać zgodnie z obowiązującymi przepisami i obowiązującymi normami dotyczącymi instalacji elektrycznych.

Luźne lub niewłaściwie dobrane połączenia mogą zwiększyć rezystancję styków i wytwarzanie ciepła, potencjalnie wpływając na niezawodność sprzętu.

Zapewnij odpowiednią ochronę

Stycznik powinien być zintegrowany z odpowiednim zabezpieczeniem zwarciowym i przeciążeniowym. Konfigurację zabezpieczeń należy zaprojektować zgodnie z charakterystyką silnika, środowiskiem instalacji i obowiązującymi lokalnymi przepisami elektrycznymi.

Sprawdź środowisko instalacji

Temperatura, wilgotność, kurz, wibracje, konstrukcja obudowy i wentylacja mogą mieć wpływ na warunki pracy podzespołów elektrycznych niskiego napięcia. Stycznik powinien być zainstalowany w środowisku mieszczącym się w określonych granicach roboczych.

Konserwacja i kontrola

Sprawdź główne kontakty

W przypadku sprzętu często pracującego personel konserwacyjny powinien okresowo sprawdzać stan głównych styków. Nadmierne wżery, przypalenia, odbarwienia lub nietypowe zużycie mogą wskazywać na obciążenie elektryczne lub nieodpowiednie warunki pracy.

Sprawdź styki pomocnicze

Styki pomocnicze należy sprawdzać, gdy w obwodach sterujących występują sygnały przerywane, nieoczekiwane zachowanie podczas przełączania lub błędy sprzężenia zwrotnego.

Sprawdź połączenia terminala

Zaciski elektryczne powinny pozostać bezpiecznie zamocowane. Personel zajmujący się konserwacją powinien przestrzegać zalecanych przez producenta wymagań dotyczących dokręcania i obowiązujących procedur konserwacji elektrycznej.

Monitoruj nietypowy hałas

Nietypowe brzęczenie, wibracje lub niestabilna praca stycznika mogą wskazywać na problemy z cewką, mechaniczne, napięciowe lub instalacyjne. Przed kontynuowaniem pracy należy zbadać nieprawidłowe warunki.

Względy jakości dla kupujących B2B

Spójność produkcji

Dla dystrybutorów i klientów OEM ważna jest spójność pomiędzy partiami, ponieważ styczniki są często integrowane w standardowych panelach sterowania i projektach urządzeń.

GOTOELE twierdzi, że jego proces produkcyjny obejmuje kontrolę jakości, począwszy od kontroli surowców, poprzez produkcję, testowanie, pakowanie i dostawę.

Testowanie przed wysyłką

Produkty elektryczne powinny zostać poddane odpowiedniej kontroli i testom przed wysyłką. Kupujący dokonujący zakupów hurtowych powinni przed złożeniem zamówienia potwierdzić procedury kontroli dostawcy i wymagania dotyczące dokumentacji.

Wymagania certyfikacyjne

GOTOELE wśród swoich certyfikatów jakości i certyfikatów wymienia CE i ISO9001. Klienci powinni poprosić o odpowiedni certyfikat i dokumentację techniczną dotyczącą dokładnej konfiguracji produktu wymaganej na ich rynku.

Możliwości produkcyjne i dostawcze GOTOELE

Producent produktów elektrycznych niskiego napięcia

GOTOELE, obsługiwana przez Yueqing Gongtong Electric Co., Ltd., specjalizuje się w produktach elektrycznych niskiego napięcia, w tym stycznikach prądu przemiennego, przekaźnikach termicznych, wyłącznikach kompaktowych, rozrusznikach, wyłącznikach nadprądowych i komponentach sterujących.

Firma integruje usługi badawczo-rozwojowe, projektowanie produktów, produkcję, testowanie i eksport, aby wspierać dystrybutorów, producentów sprzętu i klientów przemysłowych.

Wsparcie dla zamówień OEM i niestandardowych

GOTOELE zapewnia wsparcie dla produktów OEM i dostosowane do indywidualnych potrzeb, obejmujące parametry techniczne, konfiguracje produktów, opakowania i wymagania dotyczące marki. Może to być przydatne dla dystrybutorów energii elektrycznej i producentów sprzętu, którzy wymagają spójnych specyfikacji w wielu projektach.

Możliwość dostaw masowych

Dla międzynarodowych nabywców ważna jest stabilna produkcja i możliwości dostaw, gdy styczniki są używane jako standardowe komponenty w wielu modelach urządzeń. GOTOELE odnotowuje roczną zdolność produkcyjną około 8 milionów sztuk w całym asortymencie produktów elektrycznych niskiego napięcia.

Lista kontrolna kupującego

Często zadawane pytania

Do czego służy stycznik magnetyczny AC GMC-85?

Jest przeznaczony do przełączania i sterowania kompatybilnymi obciążeniami trójfazowymi prądu przemiennego, w szczególności silnikami przemysłowymi i urządzeniami napędzanymi silnikami, takimi jak pompy, sprężarki, systemy HVAC, przenośniki i maszyny produkcyjne.

Co oznacza 135A dla tego stycznika?

Wartość 135A odnosi się do znamionowego prądu cieplnego AC1 związanego z ramą GMC-85. Zastosowania silnika należy wybierać zgodnie z odpowiednią kategorią użytkowania, prądem, napięciem i warunkami pracy silnika.

Czy GMC-85 może sterować silnikiem o mocy 45 kW?

GMC-85 ma moc znamionową 45 kW przy napięciu 380–440 V w warunkach AC3, zgodnie z określoną konfiguracją. Rzeczywiste zastosowanie silnika należy mimo to sprawdzić pod kątem prądu znamionowego, warunków rozruchu, częstotliwości przełączania i obowiązujących norm.

Co oznacza 2NO+2NC?

Wskazuje dwa normalnie otwarte i dwa normalnie zamknięte styki pomocnicze. Styki te można wykorzystać w obwodach logiki sterowania, sprzężenia zwrotnego stanu, blokowania i obwodach sygnalizacyjnych.

Czy stycznik zawiera zabezpieczenie przed przeciążeniem?

Stycznik zapewnia sterowanie przełączaniem i zwykle powinien być skoordynowany z odpowiednim urządzeniem zabezpieczającym przed przeciążeniem dla zastosowań silnikowych. Wymagana konfiguracja zabezpieczeń zależy od silnika i układu elektrycznego.

Czy GOTOELE może świadczyć usługi OEM?

Tak. GOTOELE zapewnia wsparcie OEM i dostosowane do potrzeb dystrybutorów, producentów sprzętu i klientów przemysłowych, w tym specyfikacje produktów, konfiguracje, opakowania i wymagania dotyczące marki.

Uwagi końcowe

Stycznik magnetyczny AC GMC-85zapewnia trójfazowe rozwiązanie przełączające do sterowania silnikami przemysłowymi i innymi kompatybilnymi zastosowaniami niskiego napięcia. Jego konstrukcja 3P, prąd cieplny 135 A AC1, moc znamionowa AC3 45 kW przy 380–440 V i styki pomocnicze 2NO+2NC sprawiają, że nadaje się do systemów sterowania, które wymagają zarówno przełączania obwodów głównych, jak i pomocniczych funkcji sterujących.

W przypadku dystrybutorów elektrycznych, producentów paneli, producentów sprzętu OEM i zespołów konserwacyjnych właściwy wybór powinien opierać się na prądzie silnika, napięciu, kategorii użytkowania, napięciu cewki, częstotliwości przełączania, konfiguracji zabezpieczeń, warunkach instalacji i wymaganej certyfikacji.

Dzięki doświadczeniu w produkcji urządzeń elektrycznych niskiego napięcia, wsparciu OEM, zarządzaniu jakością i możliwościom dostaw międzynarodowych,GOTOELEmoże wspierać klientów poszukujących konfiguracji styczników do automatyki przemysłowej, sterowania silnikami, maszyn, HVAC, pomp i innych zastosowań w sprzęcie elektrycznym.
