Zestaw zakończeń kabli termokurczliwych do stosowania na zewnątrz, 3-żyłowych 10 kV

Podczas instalacji kabli elektroenergetycznych średniego napięcia obszar zakończenia kabla jest jednym z najbardziej krytycznych punktów, ponieważ po obróbce oryginalna izolacja kabla i warstwy ekranujące zostają odsłonięte. Bez odpowiedniego zabezpieczenia przenikanie wilgoci, nierównomierny rozkład pola elektrycznego i starzenie się izolacji mogą mieć wpływ na długoterminowe bezpieczeństwo systemu elektroenergetycznego.

Opracowany i wyprodukowany przez GOTOELE, profesjonalnego dostawcę sprzętu elektrycznego w Chinach, ten zestaw zakończeń kabli do zastosowań zewnętrznych 10 kV zawiera termokurczliwe materiały izolacyjne, elementy kontroli naprężeń i akcesoria uszczelniające, aby zapewnić stabilną pracę w zewnętrznych środowiskach dystrybucji energii. Jest szeroko stosowany w miejskich sieciach elektroenergetycznych, obiektach przemysłowych, projektach infrastrukturalnych i komercyjnych systemach elektrycznych.

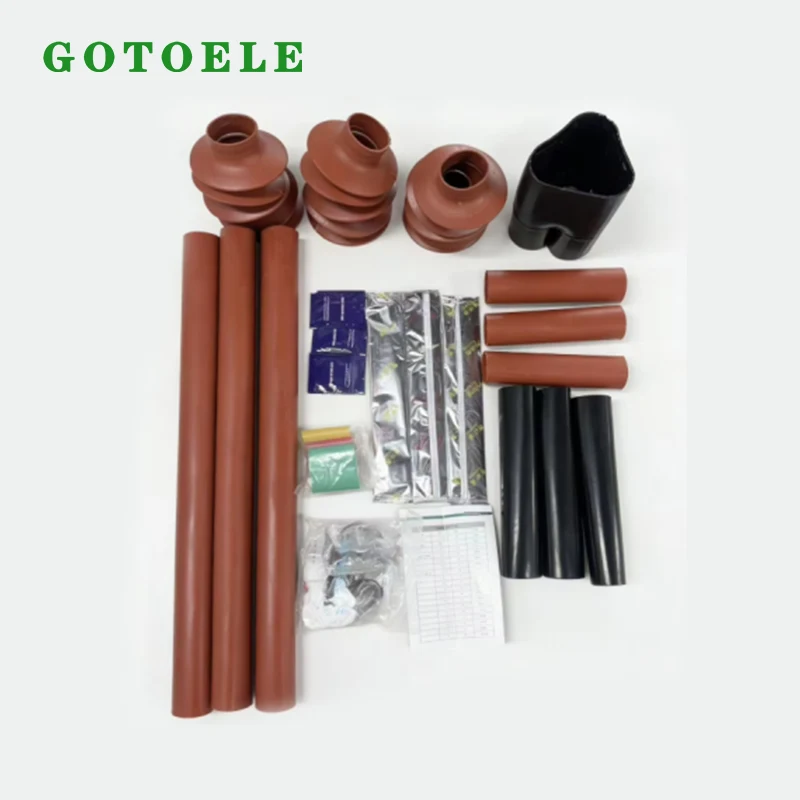

Projekt inżynieryjny i struktura funkcjonalna

1. Ochrona izolacji termokurczliwej

Trzy długie czerwono-brązowe rurki termokurczliwe są przeznaczone do przykrycia odsłoniętych głównych sekcji izolacji trzech żył kabla. Po podgrzaniu rurki kurczą się ściśle wokół powierzchni kabla, tworząc mocną warstwę izolacyjną o doskonałych parametrach elektrycznych i ochronie mechanicznej.

Taka konstrukcja pomaga utrzymać poziom izolacji pomiędzy przewodnikami i zapewnia niezawodną ochronę przed narażeniem środowiska podczas długotrwałej pracy.

2. Zewnętrzne szopy izolacyjne przeciw zanieczyszczeniom

Zintegrowane czerwono-brązowe szopy izolacyjne są specjalnie zaprojektowane do zastosowań zewnętrznych. Zwiększają drogę upływu powierzchni zakończenia kabla oraz poprawiają odporność na deszcz, wilgoć, kurz i zanieczyszczenia przemysłowe.

W porównaniu do zakończeń kablowych stosowanych w pomieszczeniach, konstrukcje zakończeń zewnętrznych wymagają dodatkowej ochrony, ponieważ są bezpośrednio narażone na działanie warunków atmosferycznych. Szopy przeciw zanieczyszczeniom pomagają zmniejszyć ryzyko rozgorzenia powierzchni spowodowanego wilgocią i zanieczyszczeniem.

3. System kontroli naprężeń elektrycznych

Kiedy kabel wysokiego napięcia jest przecięty i zakańczany, rozkład pola elektrycznego wokół końca kabla zmienia się znacząco. Skoncentrowane naprężenie elektryczne może spowodować wyładowanie niezupełne lub uszkodzenie izolacji, jeśli nie jest odpowiednio kontrolowane.

Zestaw 3-żyłowych zakończeń kabli termokurczliwych do zastosowań zewnętrznych 10 kV wykorzystuje materiały kontrolujące naprężenia i elementy ekranujące w celu optymalizacji rozkładu pola elektrycznego, zmniejszenia koncentracji naprężeń w punkcie przecięcia kabla i poprawy niezawodności całego systemu zakończeń.

4. Trójrdzeniowa struktura uszczelniająca odgałęzienia

Czarna trójdrożna rękawica odgałęźna instalowana jest na odcinku rozgałęziającym kabla. Zapewnia szczelne zabezpieczenie obszaru przejściowego pomiędzy płaszczem zewnętrznym kabla a poszczególnymi żyłami kabla.

Szczelnie zakrywając miejsce rozgałęzienia, zapobiega przedostawaniu się wody deszczowej, wilgoci i kurzu do struktury kabla, poprawiając ogólną wodoodporność zakończenia.

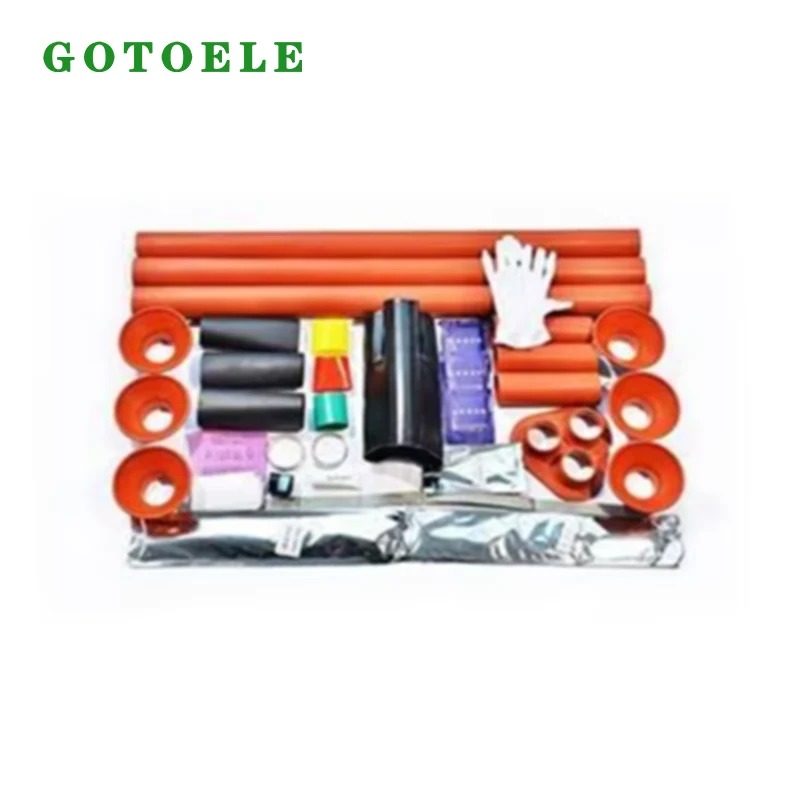

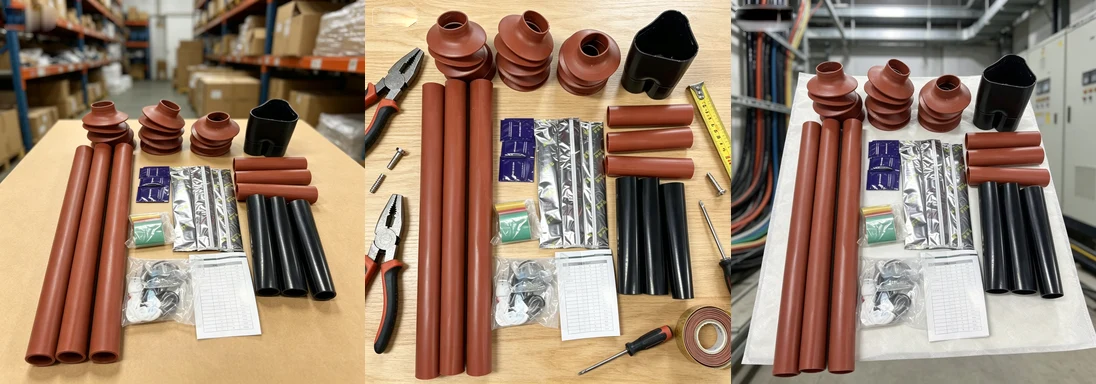

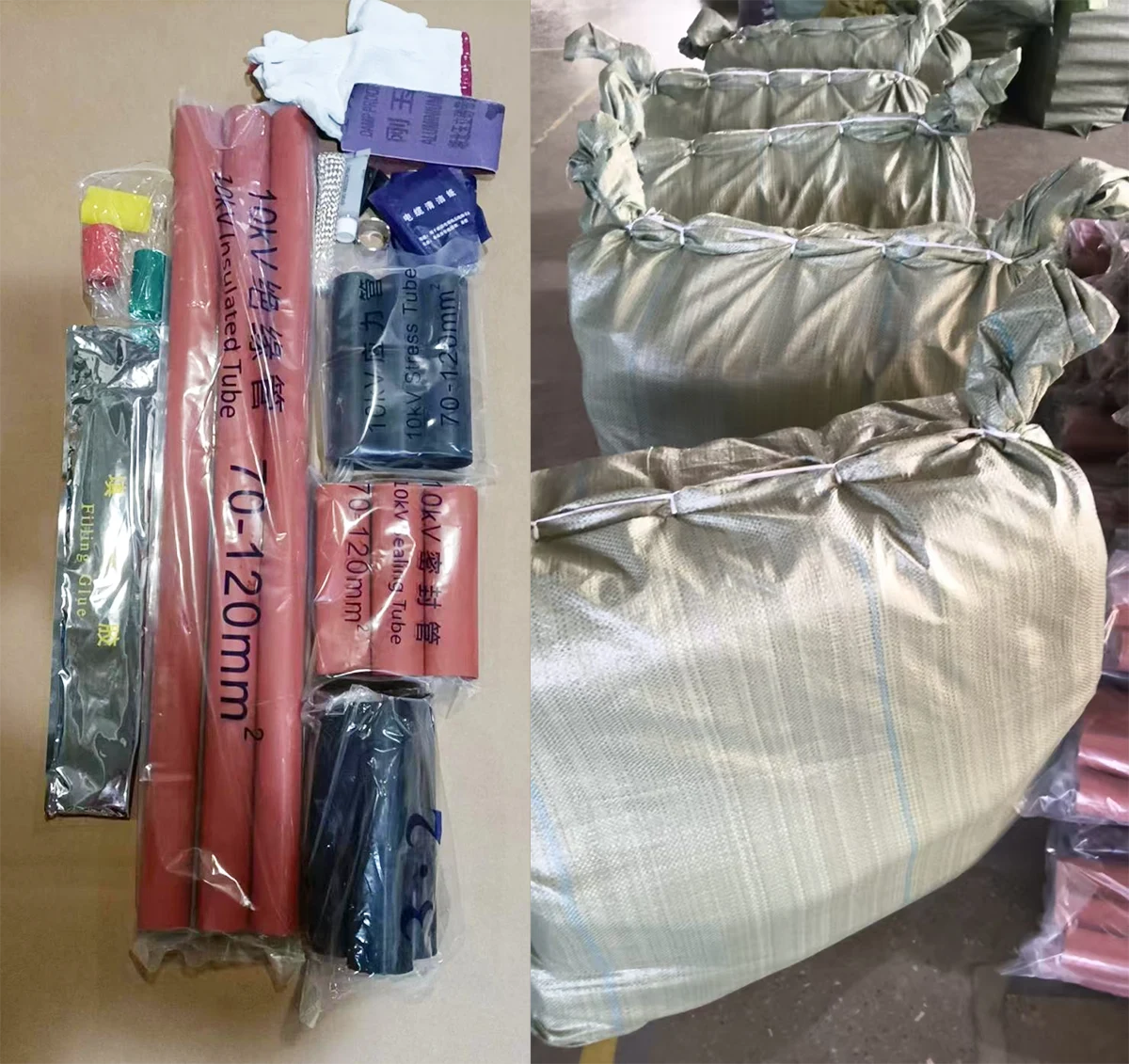

5. Kompletne akcesoria instalacyjne

Zestaw zawiera wszystkie niezbędne materiały pomocnicze potrzebne do profesjonalnego montażu zakończeń kablowych, w tym:

· Taśma ekranująca z folii aluminiowej do rozdziału pola elektrycznego i połączenia ekranującego

· Mastyk uszczelniający do wypełniania szczelin i zapobiegania wnikaniu wilgoci

· Tulejki identyfikacyjne faz ułatwiające identyfikację faz A/B/C

· Pakiety smarów ułatwiające montaż

· Rękawice ochronne i instrukcja montażu dla wygody budowy

Kompletny pakiet akcesoriów pomaga poprawić wydajność instalacji i utrzymać stałą jakość zakończeń.

Praktyczne doświadczenie w stosowaniu

Bazując na praktycznym doświadczeniu w projektach dystrybucji energii średniego napięcia, 3-żyłowy zestaw do zakończeń kabli termokurczliwych na zewnątrz 10 kV jest powszechnie wybierany do zewnętrznych punktów połączeń kabli, które wymagają długoterminowej stabilności izolacji i ochrony środowiska.

Typowe zastosowania obejmują:

1. Projekty miejskich sieci elektroenergetycznych Stosowane w zewnętrznych punktach końcowych podziemnych sieci kablowych 10kV, w tym:

· Pomieszczenia energetyczne wspólnot mieszkaniowych

· Jednostki główne pierścieniowe

· Puszki odgałęźne kablowe

· Transformatory skrzynkowe

· Projekty konwersji kabli podziemnych

2. Systemy zasilania przemysłowego i górniczego Odpowiednie dla fabryk i obiektów przemysłowych o ciągłym zapotrzebowaniu na moc, w tym:

· Zakłady produkcyjne

· Warsztaty maszynowe

· Obiekty górnicze

· Zakłady metalurgiczne

· Fabryki chemiczne

Zestaw zakończeniowy pomaga w utrzymaniu niezawodnego działania zewnętrznych połączeń kablowych wysokiego napięcia w wymagających warunkach przemysłowych.

3. Infrastruktura i obiekty użyteczności publicznej. Stosowane w zewnętrznych systemach dystrybucji energii dla:

· Dworce kolejowe

· Lotniska

· Porty

· Duże kompleksy handlowe

· Projekty infrastruktury publicznej

4. Dystrybucja energii w budynkach komercyjnych i budowlanych. Stosowany do zewnętrznych terminali kablowych wysokiego napięcia obsługujących:

· Wysokie budynki mieszkalne

· Centra handlowe

· Inwestycje wielkoskalowe

· Urządzenia do dystrybucji energii elektrycznej

Obowiązujące typy kabli i środowisko instalacji

Zestaw 3-żyłowych zakończeń kabli termokurczliwych do zastosowań zewnętrznych 10 kV przeznaczony jest do trójżyłowych kabli elektroenergetycznych 10 kV w izolacji XLPE, w tym powszechnie używanych modeli kabli, takich jak:

· YJV

· YJV22

Produkt został specjalnie zaprojektowany do stosowania w środowiskach zewnętrznych z bezpośrednim narażeniem na warunki atmosferyczne.

Ponieważ jest wyposażony w zewnętrzne osłony przeciw zanieczyszczeniom, powinien być używany do zastosowań w zakończeniach kabli na wolnym powietrzu. Wewnętrzne systemy zakończeń kablowych niewymagające ekspozycji na warunki atmosferyczne powinny wykorzystywać odpowiednie rozwiązania w zakresie zakończeń wewnętrznych.

Globalny przypadek zastosowania

Projekt dystrybucji energii przemysłowej w Azji Południowo-Wschodniej

Zestaw 3-żyłowych, zewnętrznych termokurczliwych zakończeń kabli 10 kV został zastosowany w projekcie dystrybucji energii w zakładzie produkcyjnym w Azji Południowo-Wschodniej w celu uzyskania zewnętrznych połączeń zacisków kablowych 10 kV pomiędzy rozdzielnicą a urządzeniami transformatorowymi.

Ze względu na lokalną wysoką temperaturę, obfite opady deszczu i wilgotne środowisko, projekt wymagał niezawodnego uszczelnienia wodoodpornego i długotrwałego zabezpieczenia izolacji. Zestaw zakończeń termokurczliwych zapewnił stabilną pracę dzięki połączeniu technologii kontroli naprężeń, zewnętrznych osłon izolacyjnych i materiałów uszczelniających.

Po zainstalowaniu system zakończeń kablowych działał niezawodnie w warunkach ciągłego zasilania przemysłowego, pomagając zmniejszyć wymagania konserwacyjne i poprawić bezpieczeństwo dystrybucji energii.

Szczegóły projektu:

· Zastosowanie: Przemysłowy system dystrybucji energii 10kV

· Typ kabla: Trójżyłowy kabel zasilający w izolacji XLPE

· Instalacja: Zaciski kablowe rozdzielnicy zewnętrznej i transformatora

· Kluczowe wymagania: Wodoodporne uszczelnienie, niezawodność izolacji i odporność na warunki atmosferyczne

Parametry techniczne

Produkcja i zapewnienie jakości

GOTOELE stosuje ustandaryzowane procesy produkcyjne, aby zapewnić stabilną jakość i niezawodne działanie każdego 3-żyłowego zestawu zakończeń kabli termokurczliwych do zastosowań zewnętrznych 10 kV.

Proces produkcyjny obejmuje:

· Kontrola przychodzącego materiału

· Weryfikacja jakości komponentów

· Kontrola procesu montażu

· Kontrola wyglądu gotowego produktu

· Kontrola jakości opakowań

Przed wysyłką każda partia jest sprawdzana zgodnie z wewnętrznymi procedurami jakości, aby upewnić się, że elementy zakończeń kablowych spełniają wymagania aplikacyjne dla międzynarodowych projektów energetycznych.

Dzięki profesjonalnemu doświadczeniu produkcyjnemu i ścisłemu zarządzaniu jakością, GOTOELE zapewnia niezawodne rozwiązania w zakresie akcesoriów kablowych dla globalnych klientów elektrycznych.

Dlaczego warto wybrać zestaw zakończeń kabli termokurczliwych do zastosowań zewnętrznych GOTOELE 10kV

1. Zaprojektowany do zastosowań zewnętrznych średniego napięcia

Produkt został opracowany specjalnie dla trójżyłowych systemów zakończeń kabli 10 kV, zapewniając kompletne rozwiązanie do zastosowań w zewnętrznej dystrybucji energii.

2. Niezawodna odporność na warunki atmosferyczne

Połączenie rurek termokurczliwych, wiat zewnętrznych i materiałów uszczelniających zapewnia skuteczną ochronę przed deszczem, wilgocią, kurzem i zanieczyszczeniami środowiska.

3. Kompletny zestaw do łatwej instalacji

Wszystkie niezbędne akcesoria znajdują się w jednym pakiecie, co skraca czas przygotowania i poprawia wydajność instalacji na placach budowy.

4. Możliwość dostaw OEM i niestandardowych

GOTOELE wspiera usługi OEM, w tym niestandardowe etykiety, opakowania i wymagania dotyczące produktów, aby sprostać różnym potrzebom rynku i projektów.

Pakowanie i dostawa

Każdy 3-żyłowy zestaw zakończeń kabli termokurczliwych do zastosowań zewnętrznych 10 kV jest zapakowany w materiały ochronne, aby zapobiec uszkodzeniom podczas transportu.

Dla przesyłek międzynarodowych dostępne jest standardowe opakowanie eksportowe. Można również zapewnić niestandardowe opakowanie, etykietowanie i wymagania OEM zgodnie ze specyfikacjami klienta.

Często zadawane pytania

P1: Do jakiego rodzaju kabli można zastosować ten zestaw zakończeń termokurczliwych do stosowania na zewnątrz 10 kV?

Ten produkt jest przeznaczony do trójżyłowych kabli elektroenergetycznych w izolacji XLPE 10 kV, w tym popularnych typów kabli, takich jak YJV i YJV22.

P2: Czy ten zestaw końcówek kablowych może być używany stale na zewnątrz?

Tak. Produkt obejmuje zewnętrzne osłony izolacyjne zapobiegające zanieczyszczeniom i wodoodporne konstrukcje uszczelniające, dzięki czemu nadaje się do długoterminowych zastosowań w zakresie zakończeń kabli na zewnątrz.

P3: Jaka jest różnica między zestawami zakończeń kabli wewnętrznych i zewnętrznych?

Zestawy zakończeń zewnętrznych zawierają dodatkowe komponenty odporne na warunki atmosferyczne, takie jak szopy izolacyjne chroniące przed deszczem, kurzem i zanieczyszczeniami. Zestawy zakończeń wewnętrznych zwykle nie wymagają tych konstrukcji.

P4: Jakie są główne funkcje tego produktu?

Główne funkcje obejmują:

· Przywrócenie izolacji kabla po zakończeniu

· Kontrolowanie naprężenia pola elektrycznego

· Zapobieganie przenikaniu wilgoci

· Poprawa długoterminowej niezawodności działania kabla

P5: Czy GOTOELE zapewnia personalizację OEM?

Tak. GOTOELE świadczy usługi OEM, w tym niestandardowe pakowanie, etykietowanie i dostosowywanie wymagań technicznych dla klientów międzynarodowych.
