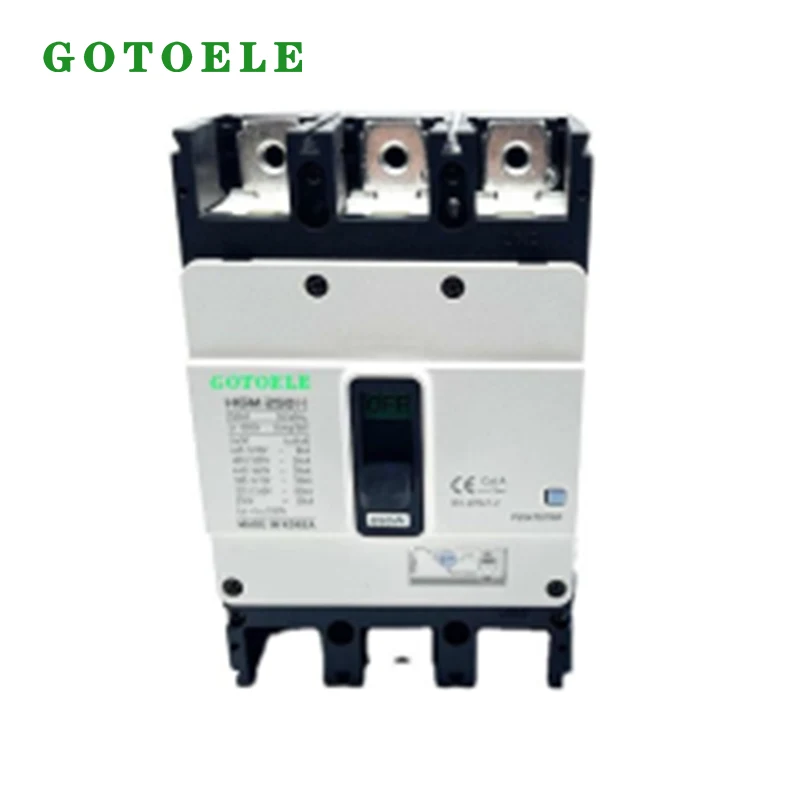

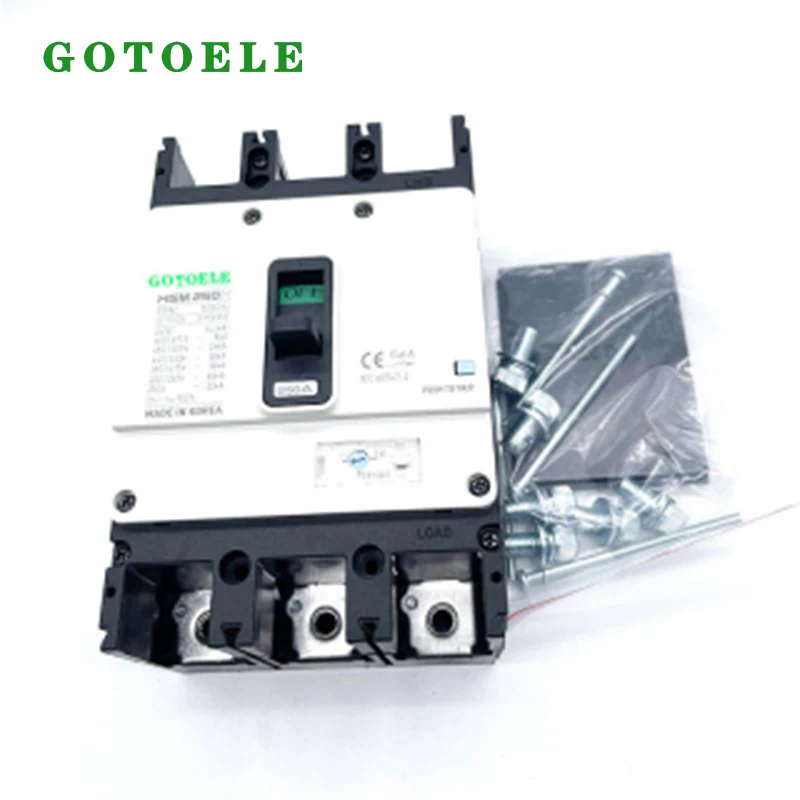

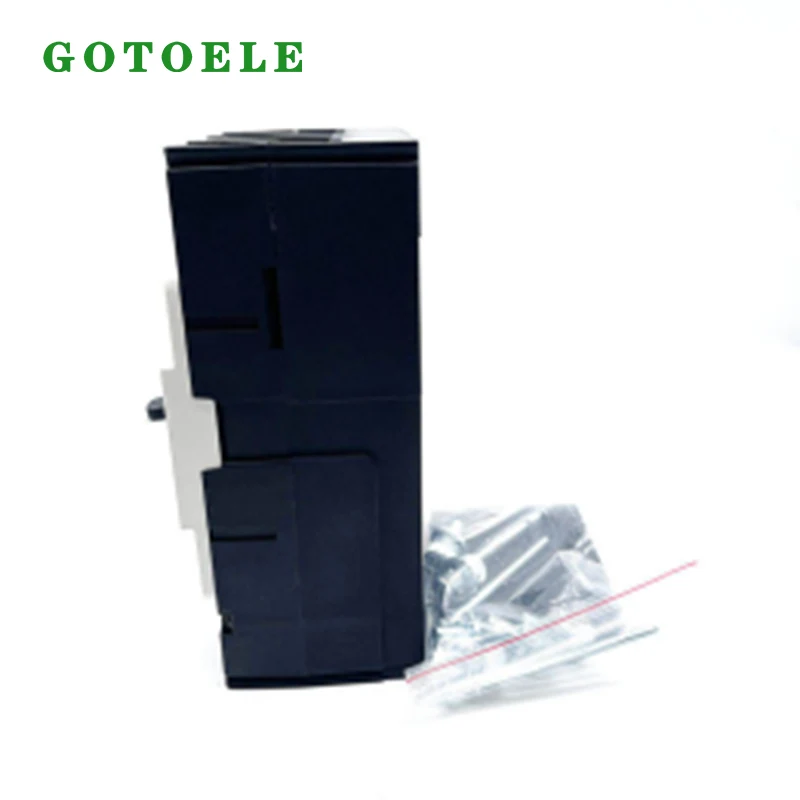

Wyłącznik automatyczny w obudowie formowanej typu HGM 3P 100A - 800A

Od ponad dekady GOTOELE jest głęboko zaangażowane w branżę elektryczną niskiego napięcia, koncentrując się na kluczowych problemach w scenariuszach przemysłowych. Opierając się na dojrzałym zastosowaniu HGM 3P/250A, GOTOELE niezależnie opracowało wyłącznik kompaktowy 3P 100A - 800A typu HGM, rozszerzając zakres pokrycia prądowego i optymalizując działanie zabezpieczeń w celu dostosowania do potrzeb w zakresie sterowania silnikiem i dystrybucji mocy przy różnych warunkach zasilania i pracy, przyczyniając się w ten sposób do bezpiecznego i wydajnego działania automatyki przemysłowej.

Podstawowe parametry rdzenia

- Model produktu: Wyłącznik kompaktowy serii HGM (MCCB)

- Liczba biegunów: 3P (trójbiegunowy)

- Prąd znamionowy: 100A-800A (w tym 160A, 250A, 400A, 630A itp., pełny zakres)

- Znamionowe napięcie robocze: ≤660 V AC, częstotliwość znamionowa: 50 Hz/60 Hz (kompatybilne na całym świecie)

- Kompatybilna moc silnika: Trójfazowe silniki prądu przemiennego o mocy 32 kW–560 kW

- Zdolność wyłączania: Wysoka zdolność wyłączania, spełniająca przemysłowe wymagania dotyczące ochrony przed zwarciem

- Stopień ochrony: IP20 (możliwość rozbudowy i dostosowania)

Pięć podstawowych zalet wydajności

1. Trwałość wysokiej częstotliwości, przystosowana do trudnych warunków

Wyłącznik kompaktowy typu HGM 3P 100A - 1. Konstrukcja typu Start/Stop o wysokiej częstotliwości: 800A został specjalnie zaprojektowany do operacji start/stop o wysokiej częstotliwości, wykorzystując materiały o wysokiej wytrzymałości i styki odporne na zużycie. Wytrzymuje dziesiątki tysięcy cykli start/stop i pracuje stabilnie w szerokim zakresie temperatur od -25℃ do +60℃, a także w warunkach zapylenia i wilgoci, zapewniając ciągłość produkcji.

2. Precyzyjna ochrona, bezpieczna i niezawodna

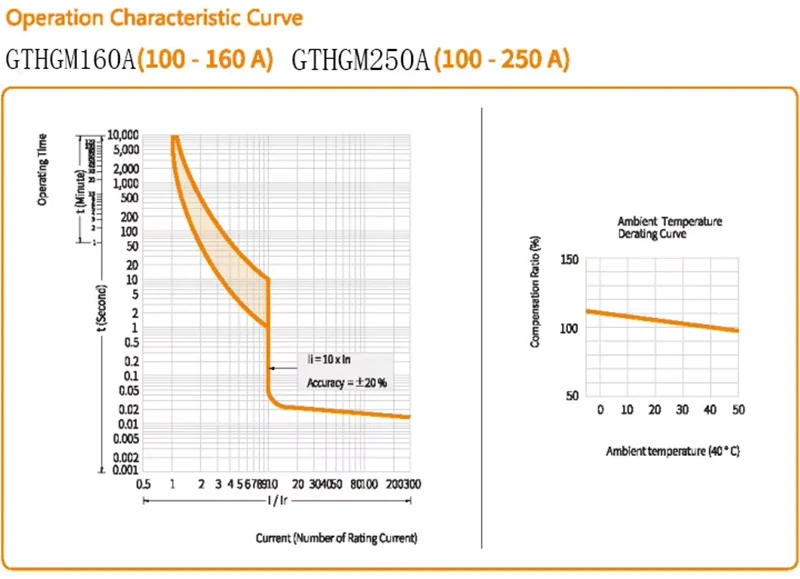

Integruje wiele zabezpieczeń, w tym przeciążenie, zwarcie, utratę fazy i podnapięcie, połączone z przekaźnikiem termicznym w celu precyzyjnego monitorowania prądu, zapobiegając uszkodzeniom sprzętu i wypadkom związanym z bezpieczeństwem. Krzywą zabezpieczenia można regulować, co eliminuje fałszywe wyłączenie i brak zadziałania.

3. Modułowa konstrukcja, wysoka zdolność adaptacji

Wyłącznik kompaktowy typu HGM 3P 100A - 800A obsługuje styki pomocnicze, timery opóźnienia i inne rozszerzenia akcesoriów, umożliwiając zdalne sterowanie i blokowanie sprzętu. Jego uniwersalny interfejs bezproblemowo łączy się z głównymi urządzeniami automatyki, dostosowując się do potrzeb wielu branż.

4. Ścisła kontrola jakości, gwarantowana jakość

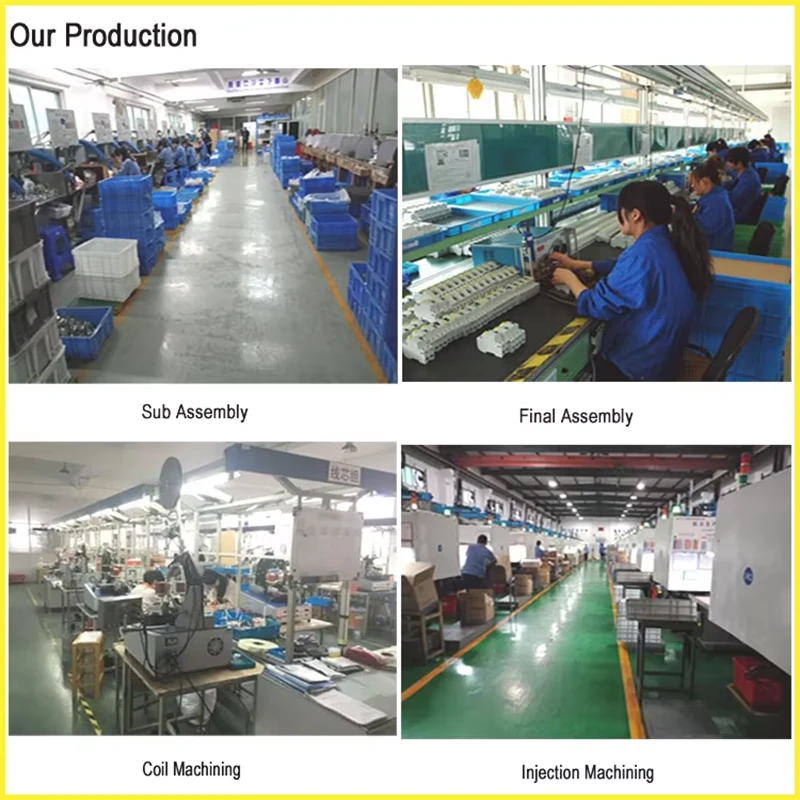

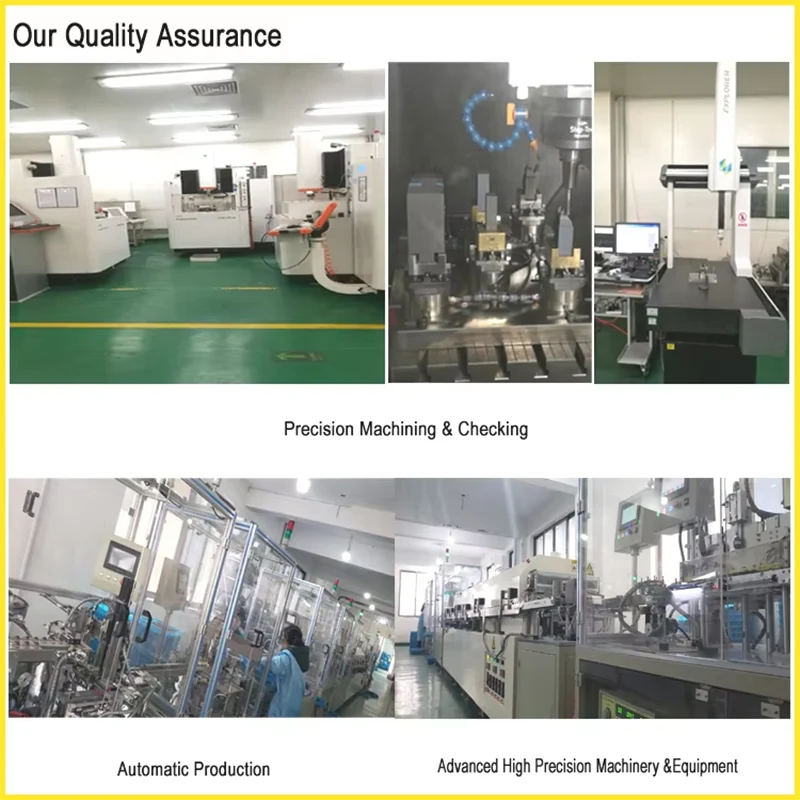

Jako profesjonalny producent, produkty są wytwarzane w naszej własnej fabryce przez cały proces i przeszły międzynarodowe certyfikaty, takie jak ISO9001 i CE. Wskaźnik awaryjności jest znacznie niższy niż średnia w branży.

5. Wysoka efektywność kosztowa, możliwość globalnej adaptacji

Wykorzystując zalety chińskiego łańcucha przemysłowego, GOTEELE, jako profesjonalny dostawca, optymalizuje koszty, zapewniając jednocześnie wydajność, oferując ceny wyższe niż wiodące międzynarodowe marki i redukując koszty zamówień publicznych.

Podstawowe scenariusze zastosowań

1. Produkcja przemysłowa: sterowanie silnikiem linii produkcyjnej, ochrona obwodu odgałęzionego;

2. Przemysł energetyczny: Ochrona obwodów systemów fotowoltaicznych i magazynowania energii;

3. Budynki komercyjne: Centralna klimatyzacja, winda i inne zabezpieczenia dystrybucji energii;

4. Infrastruktura: Centrum danych, kontrola sprzętu portowego i górniczego;

5. Międzynarodowe projekty OEM: wsparcie sprzętu przemysłowego, eksport transgraniczny.

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Modernizacja fabryki części samochodowych w Azji Południowo-Wschodniej

Fabryka ta doświadczyła częstych przestojów z powodu awarii starzejących się wyłączników automatycznych. W 2024 roku wybrała 86 wyłączników GOTEELE HGM 3P 250A i 400A do sterowania silnikami tłoczni i przenośników taśmowych.

Wyniki zastosowania: Stabilny rozruch i zatrzymanie silnika, reakcja na zwarcie ≤10 ms, wskaźnik ciągłej pracy linii produkcyjnej osiągnął 99,9%, miesięczne straty zmniejszone o ponad 90 000 USD, a koszty zaopatrzenia obniżone o 35%.

Przypadek 2: Wsparcie europejskiej elektrowni magazynującej energię fotowoltaiczną

Elektrownia fotowoltaiczna o mocy 50 MW w Europie do 2025 r. wybrała 32 jednostki HGM 3P 630A do ochrony falowników i punktów przyłączenia do sieci, wymagających dużej zdolności wyłączania, szerokiego zakresu temperatur i zdalnego sterowania.

Wyniki zastosowania: Stabilna praca na zewnątrz przez 12 miesięcy bezawaryjnie w temperaturach od -20℃ do +55℃, wytrzymuje wahania prądu i umożliwia bezpieczne przyłączenie elektrowni do sieci.

Pakowanie i dostawa

W wyłączniku MCCB HGM 3P/250A zastosowano standardowe kartony eksportowe, aby skutecznie zapobiegać uszkodzeniom podczas transportu. W przypadku zamówień zbiorczych czas dostawy wynosi 10-15 dni. Obsługiwane jest również dostosowywanie marki OEM; drukowanie logo i niestandardowe projekty opakowań mogą być dostarczane zgodnie z potrzebami klientów, aby spełnić wymagania dotyczące promocji marki na różnych rynkach, zapewniając wydajne i wygodne usługi dostaw dla klientów na całym świecie.

Często zadawane pytania

P1: Jak wybrać prąd znamionowy? Jaki jest związek pomiędzy prądem znamionowym a mocą silnika?

A1: Wybierz zgodnie z prądem znamionowym silnika i prądem rozruchowym. Powszechnie kompatybilne modele: 100A (32KW), 160A (55KW), 200A (75KW), 250A (90KW), 400A (160KW), 630A (315KW), 800A (560KW); w przypadku dużych obciążeń/startu/zatrzymania z dużą częstotliwością zaleca się wybranie o jeden poziom wyżej.

P2: Czy wyłącznik kompaktowy 3P 100A–800A typu HGM może być stosowany w środowiskach o wysokiej temperaturze? Czy będzie to miało wpływ na wydajność?

A2: Standardowa temperatura robocza wynosi od -25 ℃ do +60 ℃. Konstrukcja z materiału wysokotemperaturowego zapewnia długoterminową stabilną pracę, z dryfem krzywej zabezpieczającej ≤ ±8%. W przypadku temperatur przekraczających 60 ℃ wymagane jest obniżenie wartości znamionowych o 10%–15% na każde 10 ℃ wzrostu temperatury lub konieczne jest dostosowanie.

P3: Jakie rozszerzenia akcesoriów są obsługiwane? Czy będą miały wpływ na skuteczność ochrony?

A3: Obsługuje rozszerzenia modułowe, takie jak styki pomocnicze, liczniki czasu opóźnienia i mechanizmy zdalnego sterowania. Nie są wymagane żadne modyfikacje korpusu głównego i nie ma to wpływu na skuteczność ochrony rdzenia. Interfejsy są zgodne z międzynarodowymi standardami.

Rekomendacja zakupu

Wyłącznik kompaktowy GOTOELE HGM 3P 100A - 800A, z pięcioma głównymi zaletami, w tym trwałością przy wysokiej częstotliwości i precyzyjną ochroną, zaspokaja potrzeby sterowania silnikami od 32 kW do 560 kW. Opracowany przez profesjonalnego producenta i wykorzystujący siłę chińskiej sieci przemysłowej i własnej fabryki, jest preferowanym wyborem w przypadku projektów automatyki przemysłowej i OEM. Przy wyborze produktu zaleca się określenie parametrów w oparciu o moc obciążenia i warunki pracy. Jako profesjonalny dostawca, GOTOELE może zapewnić spersonalizowany wybór, wsparcie techniczne i globalną obsługę posprzedażną
