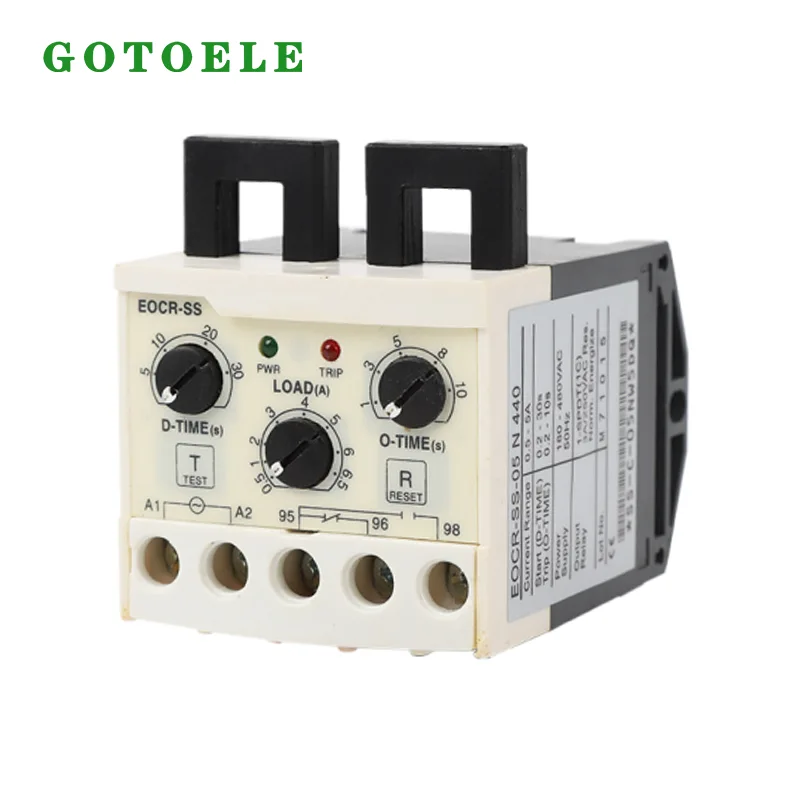

Elektroniczny przekaźnik zabezpieczający silnik EOCR-SS

Opracowane i wyprodukowane przez GOTOELE, profesjonalnego producenta urządzeń elektrycznych niskiego napięcia w Zhejiang w Chinach, z ponad 14-letnim doświadczeniem w branży, to elektroniczne zabezpieczenie silnika integruje zabezpieczenie przed przeciążeniem, zabezpieczenie przed utknięciem silnika, zabezpieczenie przed utratą fazy i zabezpieczenie przed asymetrią prądu trójfazowego w jednym kompaktowym urządzeniu montowanym na szynie DIN. Jest szeroko stosowany w pompach, wentylatorach, sprężarkach, przenośnikach i szafach sterowniczych OEM, gdzie wymagana jest niezawodna ochrona silnika i krótsze przestoje konserwacyjne.

Zasada działania Elektroniczny przekaźnik zabezpieczający silnik EOCR-SS został zaprojektowany w celu ochrony małych i średnich trójfazowych silników prądu przemiennego przed nieprawidłowymi warunkami prądowymi, które mogą powodować przegrzanie uzwojenia, starzenie się izolacji i nieoczekiwane wyłączenie sprzętu.

W przeciwieństwie do konwencjonalnych bimetalowych przekaźników przeciążeniowych, które reagują powoli i na które wpływa temperatura otoczenia, EOCR-SS w sposób ciągły monitoruje prąd roboczy silnika poprzez dzielony przekładnik prądowy z cęgami zaciskowymi. W przypadku wystąpienia nietypowych warunków, takich jak przeciążenie, zanik fazy lub niezrównoważenie prądu, przekaźnik szybko rozłącza obwód sterujący stycznika, aby zatrzymać silnik i zapobiec dalszym uszkodzeniom.

Dzielona konstrukcja przekładnika prądowego umożliwia instalację bez usuwania istniejących kabli zasilających. Dzięki temu szczególnie nadaje się do modernizacji sprzętu, renowacji starych szaf sterowniczych i maszyn OEM, gdzie ważne jest skrócenie czasu instalacji.

● Kompaktowa konstrukcja

● Wiele funkcji ochronnych

● Szeroki zakres regulacji prądu (10:1)

● Funkcja amperomierza

● Dioda LED sygnalizująca wyzwolenie

● Wysoka dokładność

● Ręczny reset natychmiastowy

● Zdalny reset elektryczny

● Funkcja testowa

● Niewrażliwy na warunki otoczenia

● Niskie zużycie energii

● Niezawodna praca (bez wyzwalania napięcia)

Inteligentne funkcje zabezpieczające zapewniające bezpieczeństwo silnika

1. Dokładne zabezpieczenie przed przeciążeniem i przeciągnięciem

Podczas pracy silnika nadmierne obciążenie mechaniczne, zablokowanie łożysk lub zablokowanie sprzętu może spowodować wzrost prądu poza normalny zakres roboczy. EOCR-SS w sposób ciągły wykrywa zmiany prądu silnika i aktywuje zabezpieczenie po ustawionym czasie opóźnienia.

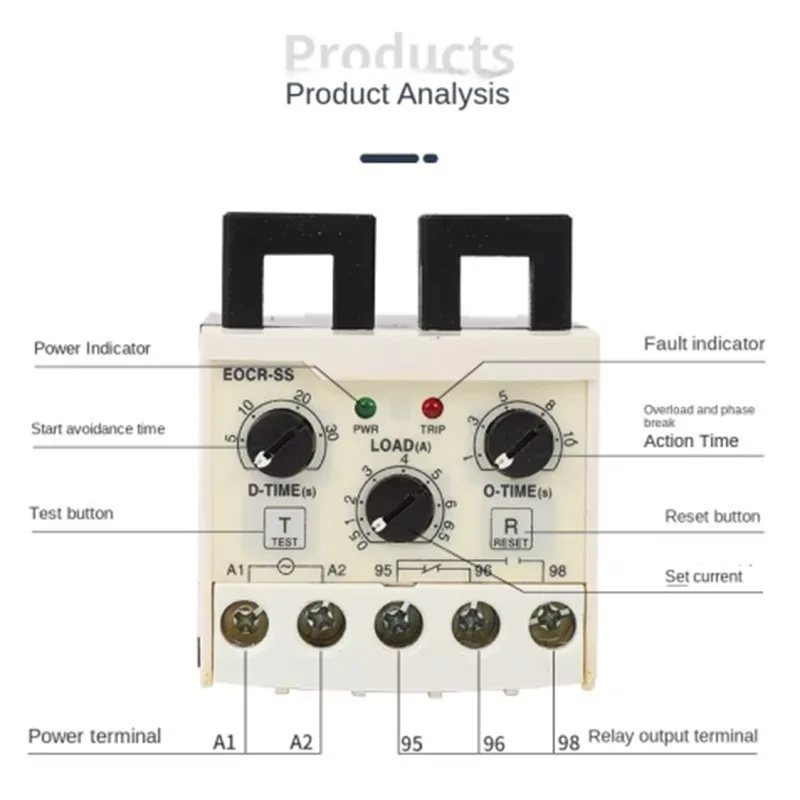

Regulowane ustawienie LOAD pozwala użytkownikom dokładnie dopasować prąd znamionowy różnych silników, natomiast funkcja opóźnienia O-TIME zapobiega niepotrzebnemu wyłączeniu spowodowanemu krótkotrwałymi wahaniami prądu.

Ta funkcja zabezpieczająca jest szeroko stosowana w systemach przenośników, pompach wodnych, urządzeniach wentylacyjnych i małych maszynach przemysłowych, gdzie nieoczekiwane przeciążenie silnika może prowadzić do przerwy w produkcji.

2. Zabezpieczenie przed utratą fazy w silnikach trójfazowych

W silnikach trójfazowych pracujących w warunkach zaniku fazy może wystąpić nadmierny prąd w pozostałych fazach, co skutkuje szybkim przegrzaniem uzwojeń i trwałym uszkodzeniem silnika.

EOCR-SS wykrywa nieprawidłowy rozkład prądu spowodowany zanikiem fazy, odłączonymi kablami lub problemami ze stykami stycznika i natychmiast przerywa obwód sterujący silnika.

Funkcja ta jest szczególnie cenna w obszarach o niestabilnych sieciach elektroenergetycznych, obiektach rolniczych i instalacjach urządzeń zewnętrznych, gdzie ryzyko utraty fazy jest wyższe.

3. Monitorowanie asymetrii prądu trójfazowego

Nierównomierny rozkład prądu pomiędzy trzema fazami jest zwykle spowodowany problemami z uzwojeniem, niezrównoważeniem napięcia lub nierównym obciążeniem mechanicznym.

EOCR-SS monitoruje różnice prądów między fazami i zapewnia wczesną ochronę, zanim niewielka asymetria przekształci się w poważną awarię silnika.

W porównaniu z tradycyjnymi urządzeniami zabezpieczającymi, które reagują dopiero po wystąpieniu poważnego przeciążenia, elektroniczne monitorowanie prądu pomaga zespołom konserwacyjnym wcześniej zidentyfikować potencjalne ryzyko i skrócić nieoczekiwane przestoje.

4. Regulowana funkcja opóźnienia uruchomienia

Duży prąd rozruchowy jest zjawiskiem normalnym, gdy silniki rozpoczynają pracę. Natychmiastowe zabezpieczenie przed przeciążeniem podczas uruchamiania może spowodować niepotrzebne wyłączenie.

Wbudowana funkcja opóźnienia rozruchu D-TIME umożliwia silnikom całkowite przyspieszenie przed wejściem w normalny tryb ochrony. Użytkownicy mogą regulować opóźnienie w zależności od różnych charakterystyk rozruchu silnika, zapewniając niezawodną pracę urządzeń o wyższych wymaganiach dotyczących momentu rozruchowego.

Doświadczenie aplikacyjne i weryfikacja projektu

Projekt modernizacji zabezpieczeń silnika w wietnamskiej fabryce przetwórstwa spożywczego

Bazując na doświadczeniu GOTOELE w produkcji urządzeń elektrycznych niskiego napięcia i projektach eksportowych na całym świecie, EOCR-SS został zastosowany w modernizacji zabezpieczeń silników dla klientów przemysłowych.

W marcu 2026 r. producent sprzętu do przetwarzania żywności w Wietnamie zainstalował 120 jednostek elektronicznego przekaźnika zabezpieczającego silnik EOCR-SS w szafach sterowniczych silników przenośników.

Środowisko aplikacji obejmowało:

· Typ klienta: Producent maszyn do przetwórstwa spożywczego

· Miejsce instalacji: Szafy sterujące systemem przenośników

· Zakres mocy silników: silniki trójfazowe o mocy 0,75kW-2,2kW

· Napięcie robocze: AC380V 50Hz

· Temperatura pracy: -10℃ do 45℃

· Dzienny czas pracy: Około 16 godzin dziennie

· Częstotliwość uruchamiania silnika: 50-80 razy dziennie

Po 12 miesiącach ciągłej pracy klient zgłosił stabilną skuteczność ochrony i zmniejszoną awaryjność silnika spowodowaną problemami z przeciążeniem i utratą fazy. W porównaniu z poprzednimi rozwiązaniami zabezpieczającymi przed przeciążeniem termicznym, częstotliwość interwencji konserwacyjnych została znacznie zmniejszona, co poprawiło ciągłość produkcji.

To praktyczne zastosowanie demonstruje niezawodność EOCR-SS w środowiskach pracy silników przemysłowych o wysokiej częstotliwości.

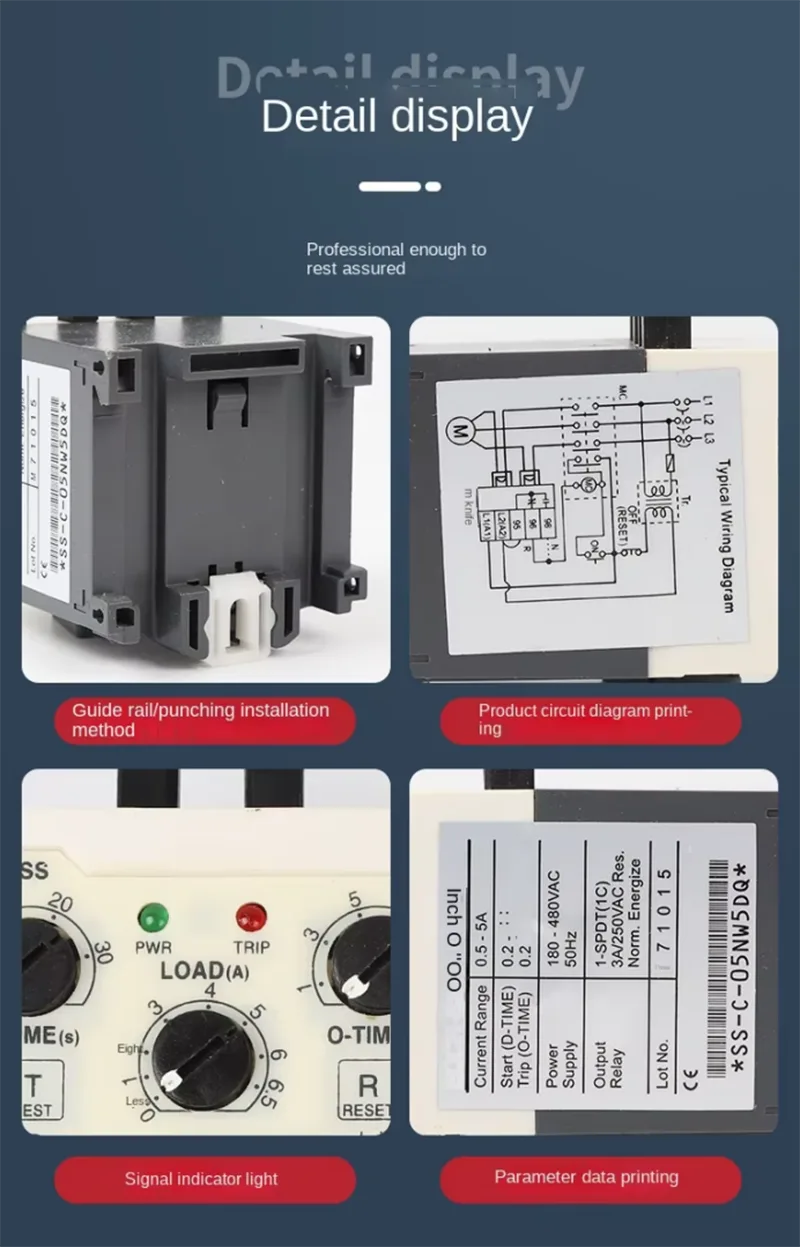

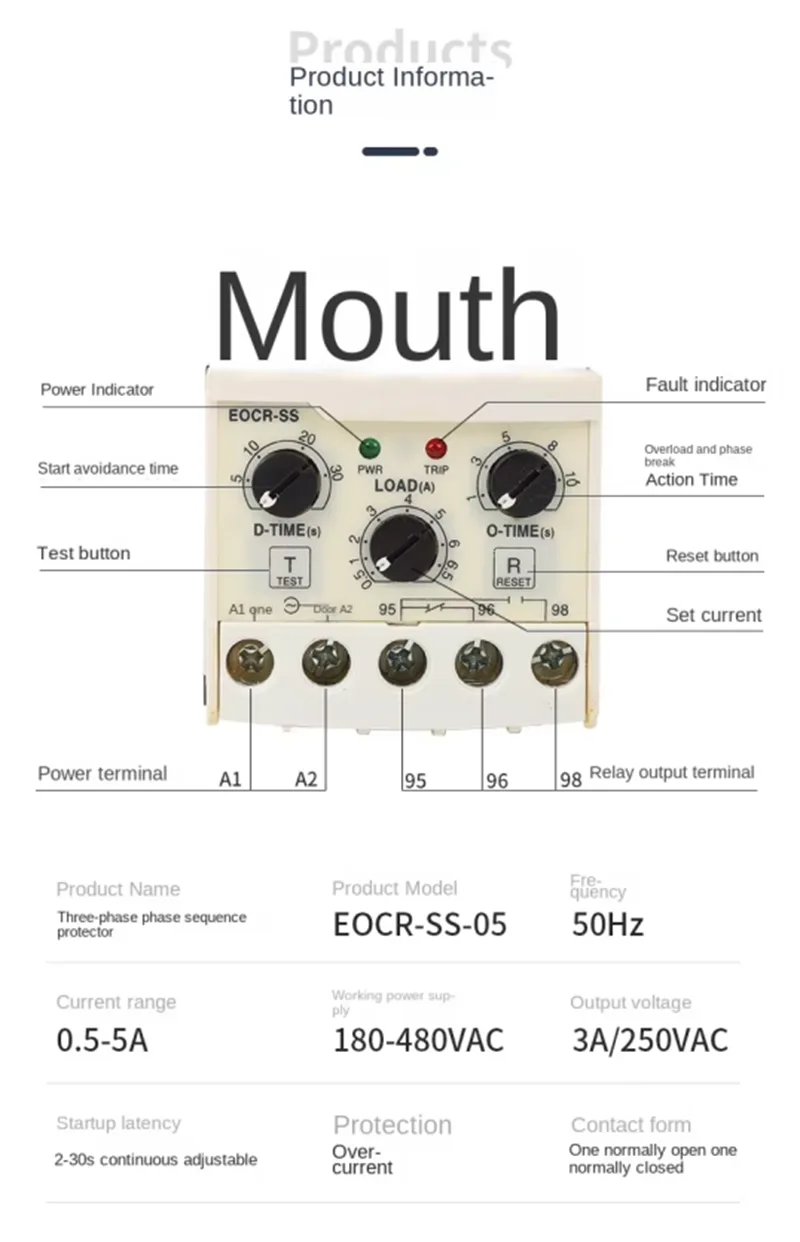

Parametry produktu

Zalety produktu

1. Instalacja bez przecinania kabli oszczędza czas modernizacji

EOCR-SS wykorzystuje otwieraną konstrukcję dzielonego przekładnika prądowego. Technicy instalujący muszą jedynie zacisnąć przekładnik prądowy na istniejących kablach silnika, bez odłączania okablowania lub modyfikowania obwodu zasilania.

Konstrukcja ta znacznie zmniejsza trudności w instalacji istniejących maszyn, szczególnie nadaje się do modernizacji wyposażenia fabrycznego i projektów modernizacji szaf sterowniczych.

2. Detekcja elektroniczna poprawia dokładność ochrony

Elektroniczny system wykrywania prądu zapewnia szybszą i bardziej stabilną ochronę w porównaniu z tradycyjnymi przekaźnikami przeciążeniowymi termicznymi.

Pozwala uniknąć wpływu temperatury i problemów związanych ze zmęczeniem mechanicznym, utrzymując stałą skuteczność ochrony podczas długotrwałej pracy.

3. Elastyczna regulacja pasuje do różnych silników

EOCR-SS zapewnia niezależną regulację parametrów opóźnienia rozruchu, prądu roboczego i opóźnienia wyłączenia.

Użytkownicy mogą konfigurować ustawienia zabezpieczeń w zależności od różnych obciążeń silnika, warunków rozruchu i środowisk zastosowań, poprawiając kompatybilność z różnymi maszynami przemysłowymi.

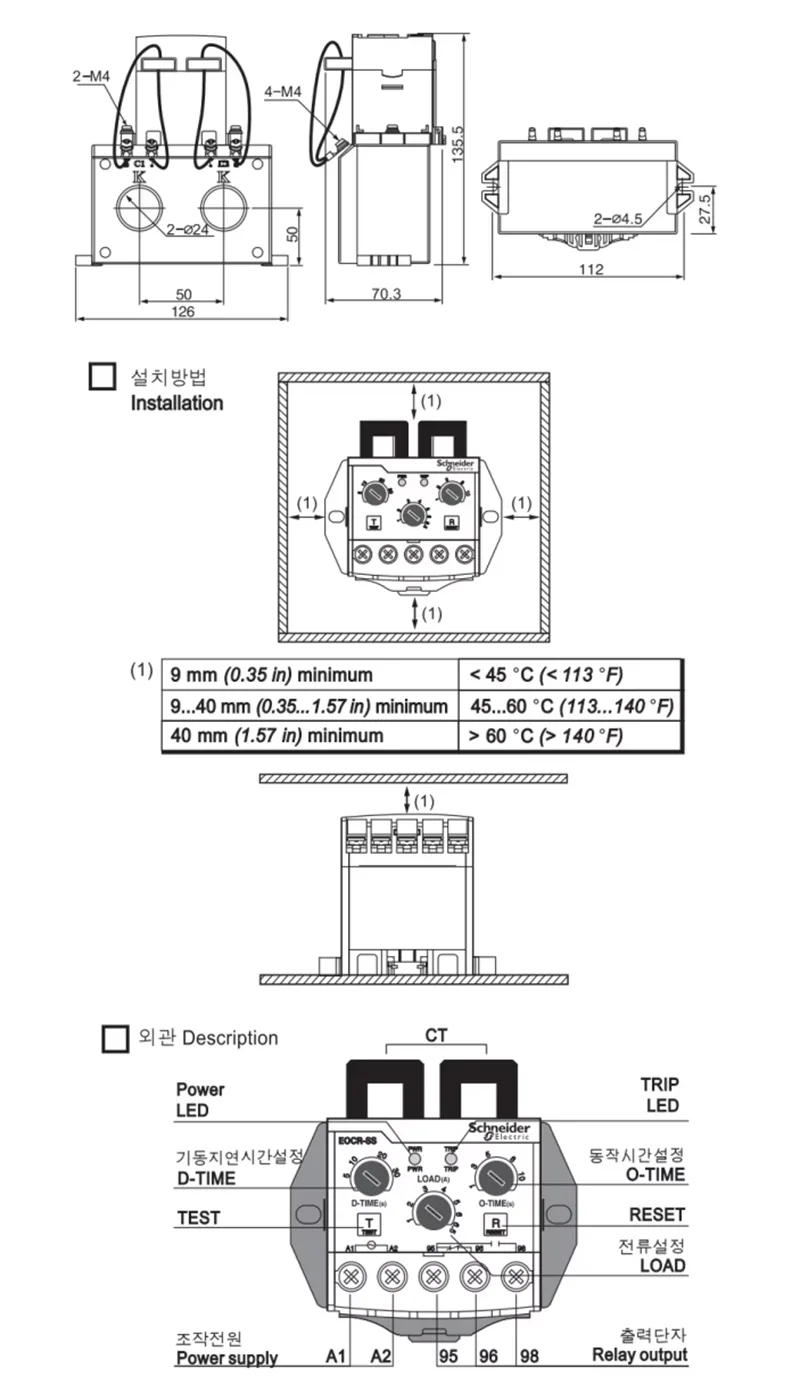

4. Kompaktowa konstrukcja szyny DIN oszczędza miejsce w szafce

Modułowa budowa umożliwia bezpośredni montaż wewnątrz standardowych szaf sterowniczych.

W porównaniu z instalacją oddzielnych przekładników prądowych i elementów zabezpieczających, EOCR-SS zapewnia bardziej kompaktowe rozwiązanie i upraszcza projektowanie systemu sterowania.

Produkcja i zapewnienie jakości

GOTOELE to profesjonalny producent i eksporter specjalizujący się w produktach elektrycznych niskiego napięcia, w tym stycznikach, przekaźnikach, wyłącznikach automatycznych, urządzeniach zabezpieczających silniki i komponentach sterowania przemysłowego.

Dzięki ponad 14-letniemu doświadczeniu w produkcji urządzeń elektrycznych firma posiada bazę produkcyjną w Liushi, Yueqing, Zhejiang w Chinach. Fabryka zajmuje powierzchnię ponad 1600 metrów kwadratowych i obejmuje profesjonalne obszary produkcyjne oraz obiekty kontroli jakości.

Podczas produkcji EOCR-SS GOTOELE przeprowadza rygorystyczne kontrole obejmujące dokładność wykrywania prądu, reakcję działania przekaźnika, niezawodność terminala i testy starzenia produktu.

Każda partia jest zgodna z procedurami zarządzania jakością ISO9001, a produkty spełniają wymagania certyfikacji CE, aby zapewnić stabilną wydajność w międzynarodowych zastosowaniach przemysłowych.

Pakowanie i dostawa

Elektroniczny przekaźnik zabezpieczający silnik EOCR-SS jest pakowany zgodnie z międzynarodowymi standardami eksportowymi, aby zapobiec uszkodzeniom podczas transportu.

W przypadku zamówień masowych GOTOELE zapewnia efektywne planowanie produkcji z typowym czasem dostawy wynoszącym 10-15 dni. Usługi dostosowywania OEM, w tym drukowanie logo, projektowanie opakowań i dostosowywanie parametrów, są dostępne dla globalnych dystrybutorów i producentów sprzętu przemysłowego.

Często zadawane pytania

1. Jaka jest różnica pomiędzy EOCR-SS a tradycyjnym przekaźnikiem przeciążeniowym termicznym?

EOCR-SS wykorzystuje technologię elektronicznego monitorowania prądu, zapewniając wyższą dokładność zabezpieczenia i szybszą reakcję w porównaniu z tradycyjnymi przekaźnikami przeciążeniowymi termicznymi. Obsługuje również instalację rozdzielonego przekładnika prądowego bez przecinania kabli, co czyni go wygodniejszym w przypadku modernizacji sprzętu.

2. Czy EOCR-SS można zainstalować w istniejących szafach sterowniczych silników?

Tak. Przekładnik prądowy z zaciskiem umożliwia instalację bezpośrednio na istniejących kablach silnika bez usuwania okablowania, dzięki czemu nadaje się do projektów renowacji i konserwacji starego sprzętu.

3. Jakie silniki nadają się do EOCR-SS?

EOCR-SS jest przeznaczony głównie do małych trójfazowych silników prądu przemiennego, w tym pomp, wentylatorów, sprężarek, przenośników i maszyn OEM z wymaganiami prądowymi w zakresie 0,5 ~ 5 A.

4. Czy GOTOELE zapewnia personalizację OEM?

Tak. GOTOELE obsługuje usługi OEM/ODM, w tym niestandardowe etykiety, opakowania, specyfikacje i wymagania dotyczące parametrów elektrycznych dla różnych rynków międzynarodowych.

GOTOELE łączy w sobie profesjonalną zdolność produkcyjną urządzeń elektrycznych, praktyczne doświadczenie w stosowaniu i rygorystyczne systemy kontroli jakości, aby zapewnić niezawodne rozwiązania w zakresie ochrony silników dla globalnych klientów przemysłowych. Elektroniczny przekaźnik zabezpieczający silnik EOCR-SS stanowi opłacalne ulepszenie tradycyjnych urządzeń zabezpieczających, pomagając przemysłowi poprawić bezpieczeństwo sprzętu, obniżyć koszty konserwacji i osiągnąć bardziej stabilną pracę produkcyjną.
