ST3P A-B Elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania

GOTOELE ST3P A-B Elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania jest przemysłowym komponentem sterującym taktowaniem używanym do opóźnionych operacji przełączania w systemach automatyki elektrycznej. Rozpoczyna odmierzanie czasu natychmiast po włączeniu zasilania i zmienia stan styków wyjściowych przekaźnika po upływie ustawionego czasu opóźnienia. Dzięki regulowanym ustawieniom rozrządu, instalacji wtykowej i niezawodnemu sterowaniu elektronicznemu jest szeroko stosowany w rozrusznikach silników, szafach sterowniczych, maszynach pakujących, sprzęcie HVAC i obwodach automatyki przemysłowej.

Wyślij zapytanie

Opis produktu

Elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania GOTOELE ST3P A-B został zaprojektowany w celu rozwiązywania problemów z koordynacją rozrządu w elektrycznych systemach sterowania. W przeciwieństwie do standardowych przekaźników, które przełączają się natychmiast po zasileniu, ten przekaźnik czasowy wprowadza ustawiony okres oczekiwania przed aktywacją styków wyjściowych.

Podczas pracy wewnętrzny elektroniczny obwód czasowy rozpoczyna odliczanie po otrzymaniu zasilania przez cewkę. Po osiągnięciu ustawionego czasu opóźnienia przekaźnik automatycznie zmienia stan styku, aby wywołać następną akcję sterującą.

Funkcja ta pozwala różnym komponentom tej samej maszyny działać zgodnie z zaplanowaną sekwencją, poprawiając koordynację sprzętu i redukując niepotrzebne skutki jednoczesnego uruchamiania.

Zaprojektowany dla sprzętu wymagającego opóźnionych działań

Wiele maszyn przemysłowych wymaga kontrolowanych odstępów czasu pomiędzy różnymi operacjami. ST3P A-B zapewnia proste i skuteczne rozwiązanie bez dodawania skomplikowanych systemów sterowania.

Typowe zastosowania obejmują:

· Obwody rozruchu silnika, w których sprzęt pomocniczy musi zostać uruchomiony po osiągnięciu przez silnik główny stabilnej pracy;

· Systemy przenośnikowe wymagające sekwencyjnego uruchamiania różnych sekcji napędowych;

· Sprężarki powietrza i pompy wymagające opóźnionego ponownego uruchomienia po przywróceniu zasilania;

· Systemy wentylacyjne wymagające pracy wentylatora po wyłączeniu urządzeń;

· Maszyny pakujące i montażowe wymagające precyzyjnych odstępów czasu pracy.

Dodając regulowaną kontrolę opóźnienia, przekaźnik czasowy poprawia sekwencję roboczą i pomaga zmniejszyć naprężenia elektryczne i mechaniczne podczas pracy sprzętu.

Prosta alternatywa dla podstawowej kontroli czasu automatyki

W wielu małych i średnich zastosowaniach automatyki używanie sterownika PLC tylko do prostych funkcji opóźnienia może zwiększyć koszty systemu i złożoność programowania.

ST3P A-B zapewnia dedykowane rozwiązanie czasowe, które pozwala inżynierom dodawać logikę opóźnienia bezpośrednio do obwodów elektrycznych.

W porównaniu ze sterowaniem opartym na PLC:

· Nie jest wymagane żadne oprogramowanie do programowania;

· Instalacja jest szybsza;

· Łatwiejsze rozwiązywanie problemów;

· Struktura systemu sterowania pozostaje prosta.

Jest szczególnie odpowiedni do niezależnych maszyn i szaf sterowniczych, gdzie wymagane są jedynie podstawowe funkcje czasowe.

Wygodna instalacja i regulacja w terenie

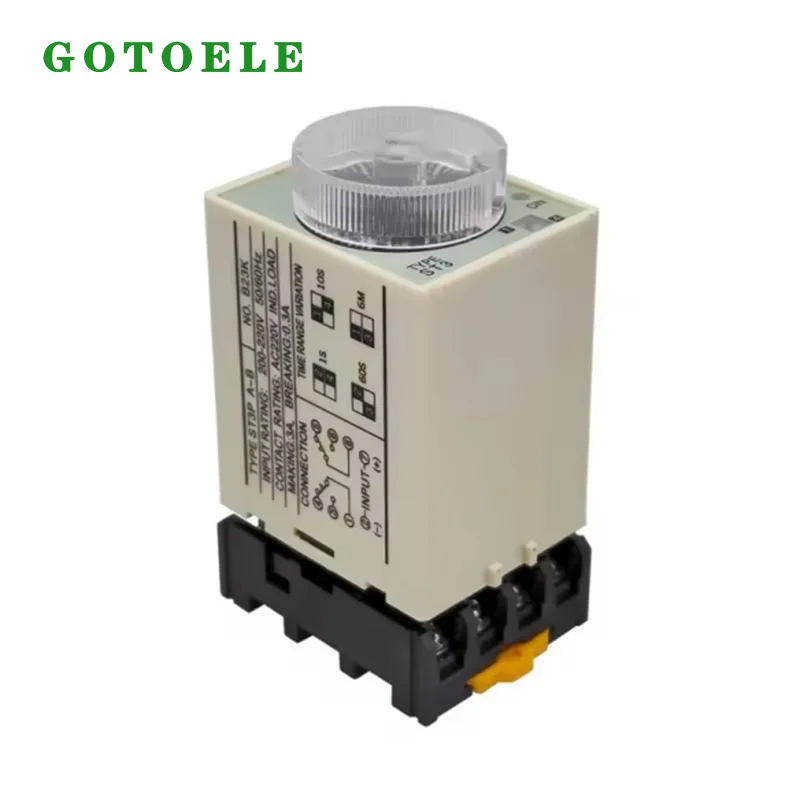

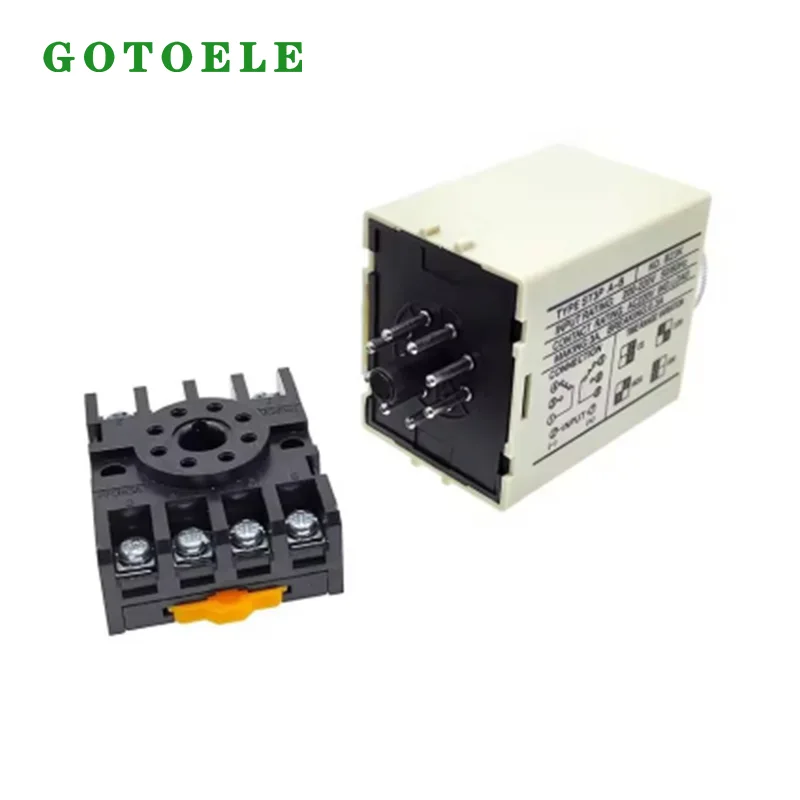

ST3P A-B ma 8-pinową strukturę wtykową, umożliwiającą szybkie połączenie z pasującą podstawą gniazda. Gdy konieczna jest wymiana, technicy mogą zdemontować i zainstalować moduł czasowy bez zmiany całego układu okablowania.

Konstrukcja do montażu na szynie DIN umożliwia integrację z:

· Przemysłowe szafy elektryczne;

· Panele sterowania automatyką;

· Skrzynki rozdzielcze maszyn;

· Systemy sterowania budynkiem.

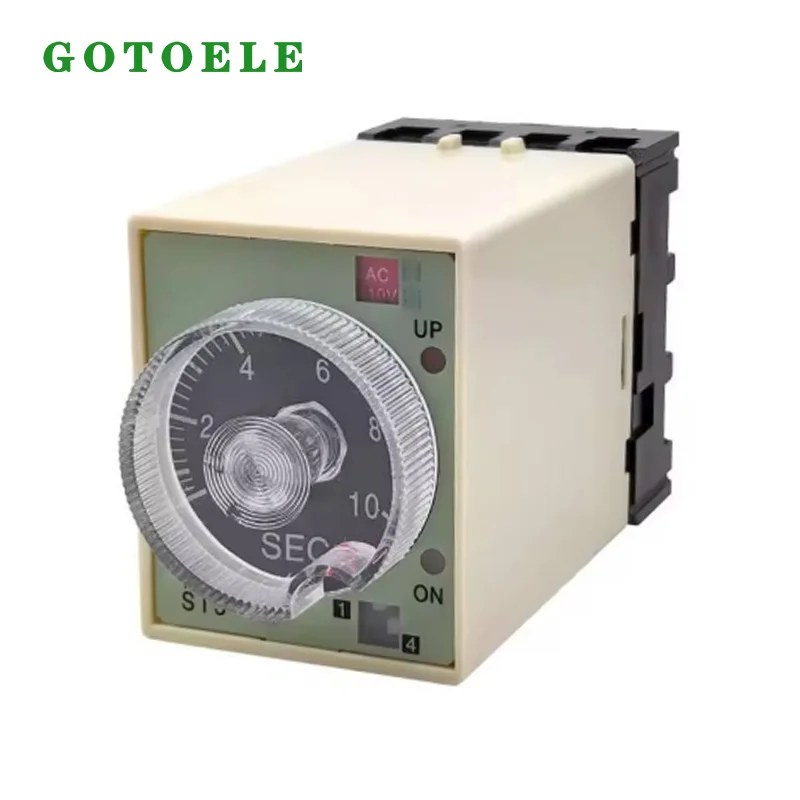

Przednie pokrętło regulacyjne umożliwia operatorowi bezpośrednią modyfikację czasu opóźnienia w zależności od rzeczywistych wymagań roboczych.

ST3P A-B Electronic Power On Delay Timer Relay

Zakres czasu

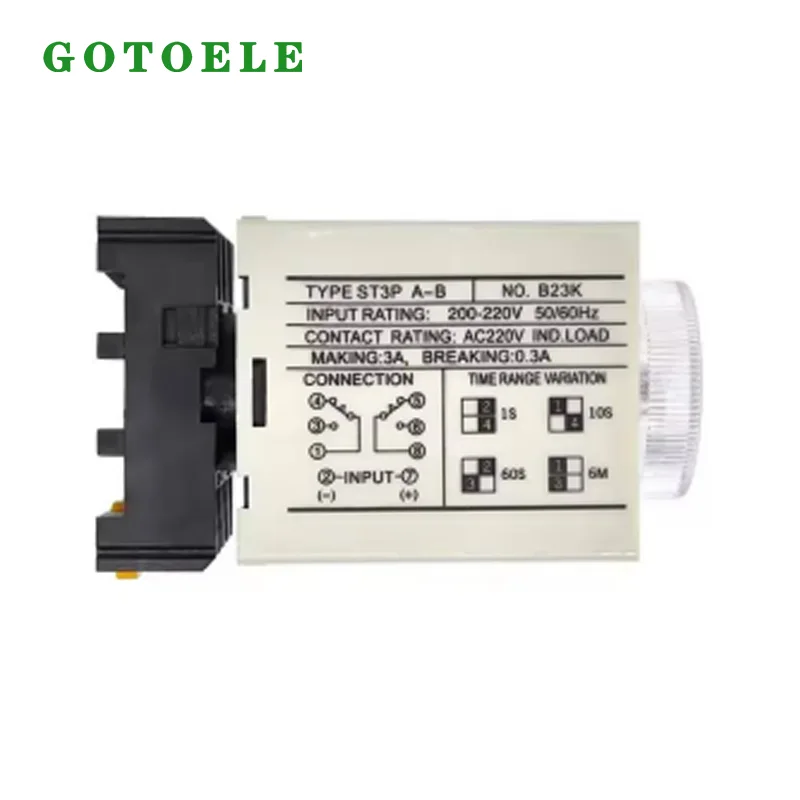

nazwa kodowa	24	14	23	13
A-A	0,05-0,5 s	0,5-5 s	5-30 s	30 s-3 min
A-B	0,1-1 s	1-10 s	10-60 lat	60 s-6 min
AC	0,5-5 s	5-50 lat	50s-5min	5-30 minut
OGŁOSZENIE	1-10 s	10-100 s	100 s-10 min	10-60 minut
A–E	6-60 s	60 s-10 min	10-60 minut	60min-6h
AF	0,2-2min	2-20 minut	20min-2h	2-12h
A-G	0,4-4min	4-40min	40min-4h	4-24h

ST3P A-B Electronic Power On Delay Timer Relay

Wskaźnik działa		Praca w trybie ON-UP	Praca w trybie ON-UP
0/str osoba kontaktowa	Model	ST2P-E	ST3PA	ST3PC
	Limit czasu 1C	5A		5A
	Termin 2C		5A
	Natychmiastowe 1C	5A		5A
Życie	Maszyneria	5 × 107 razy	5 × 107 razy
	Elektryczny	105 razy	105 razy
dokładność	Powtarzanie błędów	Maksymalnie ± 1%	Maksymalnie ± 1%
	Błąd konfiguracji	Maksymalnie 10%	Maksymalnie 10%
	Błąd napięcia	Maksymalnie ± 1%	Maksymalnie ± 1%
	Błąd temperatury	Maksymalnie ± 2%	Maksymalnie ± 2%
Zresetuj czas		Maksymalnie 0,5 sekundy	Maksymalnie 0,5 sekundy

Klasyfikacja		regulator czasowy	Timer wielozakresowy
Model		ST2P	ST3P

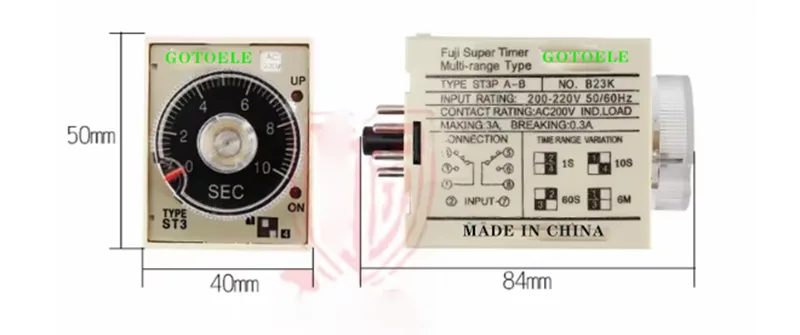

Rozmiar (milimetry)		50 wys. × 40 szer. × 57,5 gł	50 wys. × 40,5 szer. × 57,5 głęb
Instalacja i gniazdo	Powierzchnia (-n)	PF083A(E)	PF-083A(E)
Instalacja i gniazdo	Kolor (-y)	US-08 P3G-08	US-08 P3G-08
Pełny zakres czasu		SEC:1,3,6,10,12,30,60 Wartości minimalne: 3,6,10,12,30,60 HR:3,6,10,12,30	Odp.: 0,05-0,5 s/5 s/30 s/3 min B: 0,1-1 s/10 s/60 s/6 min C: 0,5 sekundy/5 sekund/50 sekund/5 minut/30 minut D: 1-10 sekund/100 sekund/10 minut/60 minut E: 5-1 minut/10/60 minut/6 godzin F: 0,25-2 minut/20 minut/2 godziny/12 godzin G: 0,5-4 min/40 min/4 h/24 h
Napięcie znamionowe		AC(V): 12,24,110,220 (50/60 Hz) DC(V): 12-24 (50/60 Hz)	24 do 240 V AC/DC AC (V) 110 V, 220 V Napięcie stałe 12 V, 24 V

Doświadczenie aplikacji w świecie rzeczywistym

W projekcie zautomatyzowanej linii do produkcji opakowań, w szafie sterowniczej zainstalowano elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania GOTOELE ST3P A-B, aby zarządzać sekwencją roboczą pomiędzy silnikiem przenośnika a mechanizmem pakującym.

Timer został skonfigurowany tak, aby wprowadzał kontrolowane opóźnienie pomiędzy działaniami sprzętu, zapobiegając gromadzeniu się materiału spowodowanego niespójnym harmonogramem uruchamiania.

Po ciągłej pracy w środowisku produkcyjnym system utrzymał stabilną wydajność przełączania i skrócił czas regulacji podczas uruchamiania sprzętu. Klient skorzystał na prostszej strukturze sterowania w porównaniu z poprzednimi rozwiązaniami taktowania opartymi na sterownikach PLC.

Podstawowe parametry

Parametr	Bliższe dane
Model	GOTOELE ST3P A-B Elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania
Funkcjonować	Opóźnienie włączenia
Zakres czasowy	0,1 s-10 s
Napięcie cewki	AC200-220V
Pojemność kontaktu	3A
Typ kontaktu	Styki przełączne NO/NC
Instalacja	8-pinowa wtyczka / montaż na szynie DIN
Metoda regulacji	Tarcza obrotowa
Aplikacja	Sterowanie automatyką, obwód silnika, szafka elektryczna
Orzecznictwo	CE, ISO9001
Gwarancja	18 miesięcy

Podstawowe zalety

1. Stabilny elektroniczny rozrządu zamiast mechanicznej kontroli opóźnienia

Elektroniczny obwód czasowy zapewnia stałą wydajność opóźnienia i pozwala uniknąć odchyleń taktowania spowodowanych zużyciem mechanicznym występującym w tradycyjnych pneumatycznych lub mechanicznych urządzeniach czasowych.

2. Elastyczna regulacja opóźnienia dla różnych wymagań sprzętowych

Regulowane ustawienie czasu pozwala użytkownikom skonfigurować odpowiednie parametry opóźnienia zgodnie z różnymi sekwencjami operacyjnymi maszyny, poprawiając kompatybilność z różnymi aplikacjami automatyki.

3. Struktura wtyczek skraca czas konserwacji

Konstrukcja wyjmowanego modułu umożliwia szybką wymianę podczas konserwacji sprzętu. Technicy mogą skutecznie przeprowadzić wymianę bez konieczności częstej zmiany okablowania.

4. Ekonomiczne rozwiązanie dla prostych systemów automatyki

ST3P A-B zapewnia podstawowe funkcje taktowania przy niższych kosztach systemu, dzięki czemu jest odpowiedni dla klientów, którzy potrzebują niezawodnej kontroli opóźnienia bez konieczności inwestowania w skomplikowane sterowniki automatyki.

Produkcja i kontrola jakości

GOTOELE produkuje komponenty sterowania przemysłowego w ramach standardowych procedur produkcyjnych w Zhejiang w Chinach.

Każdy elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania ST3P A-B jest testowany przed dostawą, w tym kontrola napięcia cewki, weryfikacja przełączania styków, testowanie dokładności synchronizacji i sprawdzanie wydajności izolacji.

Dzięki ścisłemu zarządzaniu jakością i kontroli produkcji GOTOELE zapewnia stabilną pracę producentom sprzętu automatyki i użytkownikom przemysłowym na całym świecie.

Pakowanie i dostawa

Elektroniczny przekaźnik czasowy opóźnienia włączenia zasilania ST3P A-B jest zapakowany w ochronne opakowanie eksportowe, aby zapewnić bezpieczny transport.

GOTOELE wspiera produkcję masową, etykietowanie OEM i niestandardowe rozwiązania w zakresie opakowań zgodnie z różnymi wymaganiami klientów, zapewniając efektywne wsparcie dostaw dla globalnych projektów przemysłowych.

ST3P A-B Electronic Power On Delay Timer Relay

Często zadawane pytania

P1: Jaka jest różnica między przekaźnikiem czasowym a zwykłym przekaźnikiem?

Normalny przekaźnik zmienia styki natychmiast po zasileniu, podczas gdy przekaźnik czasowy wprowadza zaprogramowane opóźnienie przed przełączeniem, umożliwiając sprzętowi działanie zgodnie z kontrolowaną sekwencją.

P2: Czy ST3P A-B można stosować w zastosowaniach związanych z rozruchem silnika?

Tak. Jest powszechnie stosowany w obwodach sterowania silnikiem, gdzie wymagane jest opóźnione przełączanie, takich jak układy rozruchu gwiazda-trójkąt i sterowanie urządzeniami pomocniczymi.

P3: Czy timer wymaga programowania PLC?

Nie. ST3P A-B wykorzystuje prostą regulowaną strukturę czasową i może zapewnić kontrolę opóźnienia bez programowania PLC.

P4: Czy GOTOELE obsługuje dostosowywanie OEM?

Tak. GOTOELE świadczy usługi OEM, w tym etykietowanie produktów, dostosowywanie opakowań i dostosowywanie parametrów technicznych.

ST3P A-B Electronic Power On Delay Timer Relay
